Detector de circuito de 2 canais de alta sensibilidade Reconhecimento de direção personalizável
| Lugar de origem | China |
|---|---|
| Marca | JUTAI |
| Certificação | CE |
| Número do modelo | LD-200 |
| Quantidade de ordem mínima | 1 |
| Preço | negotiable |
| Detalhes da embalagem | desenho animado |
| Tempo de entrega | 5 - 8 dias de trabalho |
| Termos de pagamento | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Habilidade da fonte | 1000 peças por mês |
Detalhes do produto
| Requisitos de energia | 110-240VAC (48 a 63 Hz) | Faixa de rotação automática | 20 a 2000. |
|---|---|---|---|
| Sensibilidade | 16- Way Selectable/ Maior 0,010% Dl/ L/ Baixo 2,56% | Operação Temp | -40 ~ +70 ℃ |
| Tempo de resposta | Ativar 10-90 ms/desactivar 10-90 ms | Especificação | 13.6*8.6*5.2 |
| Destacar | Detector de circuito de 2 canais de alta sensibilidade,detector de circuito de 2 canais personalizável,detector de circuito duplo de canais personalizável |
||
Descrição de produto

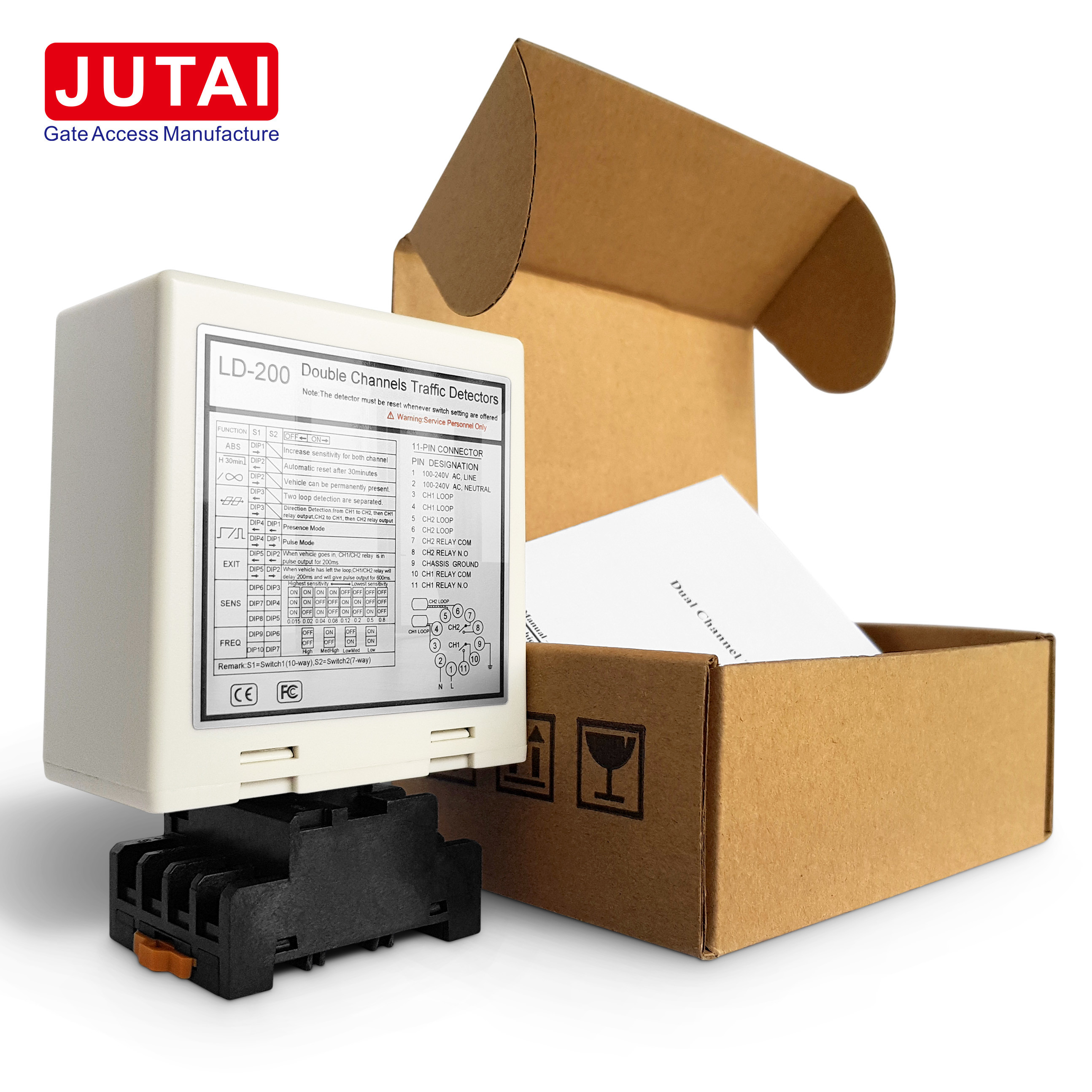

Detector de Laço de 2 Canais Alta Sensibilidade Reconhecimento de Direção Personalizável
Nome do Produto: Detector de Laço Duplo Personalizável para Cancelas de Estacionamento
Principais Vantagens
- Ampla Faixa de Detecção e Alta Sensibilidade: Ampla faixa de detecção de 15 a 2000 μH, juntamente com alta sensibilidade para detecção precisa de veículos
- Função de Reset Automático: Reset autônomo em caso de mau funcionamento aumenta a estabilidade e confiabilidade do sistema
- Reconhecimento de Direção: Identifica direções específicas de movimento do veículo e aciona a saída de relé de acordo
- Robusta Proteção contra Raios: Proteção contra raios de 40000V garante durabilidade e confiabilidade prolongadas
- Ambiente de Operação Versátil: Opera em ampla faixa de temperatura de -40°C a +70°C para desempenho estável em condições adversas
Funcionalidade Principal
- Detecção de Veículos: Utiliza tecnologia de detecção indutiva para detectar veículos com precisão sem contato físico
- Reconhecimento de Direção: Identifica direções específicas de movimento do veículo para acionar a saída de relé
- Reset Automático: Incorpora função de reset automático para operação contínua e confiabilidade do sistema
- Saída de Relé: Fornece sinais de saída de relé após a detecção do veículo para abertura de portão, controle de semáforo e contagem de veículos
Aplicações
- Sistemas de Gerenciamento de Tráfego
- Automação de Portões
- Estacionamentos
- Controle de Acesso
- Controle de Semáforos
- Contagem de Veículos
Visão Geral do Produto
Indicadores e Chaves
- LED de Alimentação (VERMELHO): Acende para indicar "Ligado"
- LED de Detecção CH1:
- Acendimento Contínuo: Detecção de veículo
- Pisca Lento: Curto-circuito no laço ou voltas insuficientes
- Pisca Rápido: Circuito aberto no laço ou voltas excessivas
- LED de Detecção CH2:
- Acendimento Contínuo: Detecção de veículo
- Pisca Lento: Curto-circuito no laço ou voltas insuficientes
- Pisca Rápido: Circuito aberto no laço ou voltas excessivas
Seleção de Sensibilidade
Ajuste de sensibilidade e frequência é facilitado por meio de configurações de chave DIP de 7 e 10 posições:
- 8 configurações de sensibilidade diferentes disponíveis via configuração de chave DIP
- As chaves DIP 6, 7 e 8 controlam a sensibilidade CH1 (0,8 a 0,015)
- As chaves DIP 3, 4 e 5 controlam a sensibilidade CH2 (0,8 a 0,015)
Configuração da Chave
Chave 1 (S1) - Seleção da Função do Laço do Canal 1:
- DIP 1 e DIP 2: Aumento Especial de Sensibilidade para Ambos os Reboques (Ambos os Canais)
- D3, D4, D5 e Chave 2 D1, D2: Funções Especiais (Modo1, 2, 3 Detecção de Direção. Modo 4, 5, 6 Modo Normal)
- D6 e D7 e D8 e Chave 2 D3 e D4 e D5: Seleção de Sensibilidade CH1 e CH2 (Oito Níveis)
- D9 e D10 e Chave2 D6, D7: Seleção de Frequência (20 K a 100 KHz)
Nota sobre o Botão de Reset: O LD-200 deve ser reiniciado toda vez que uma alteração de configuração for feita nas chaves DIP.
Diretrizes de Instalação
- O tamanho do corte da bobina deve ser retangular: comprimento de 1,0 a 2,0 metros, largura de 0,8 a 1,2 metros
- Evite ângulos retos nas curvas o máximo possível
- Use fios ferromagnéticos para a bobina de indução, comprimento total de até 500 metros
- Mantenha o plugue e o soquete do produto na direção vertical durante a instalação
Integração do Sistema
A série de detectores de laço veicular de canal duplo JUTAI LD200/202, equipada com função de reconhecimento de direção, é ideal para cenários de entrada e saída de canal único quando integrada com:
- Controlador de porta JUTAI (Modelo: AC-11)
- Barreira de portão JUTAI (Modelo: BR-110)
- Leitor RFID de longo alcance JUTAI (Modelo: PUHF-9)
- Bobinas de laço com resistência a altas temperaturas (Modelo: JTHT-11)
Princípio de Funcionamento
Processo de Entrada
- O carro entra na comunidade/estacionamento, pressionando dois laços simultaneamente
- O LD-200/202 aciona o leitor UHF na entrada
- O leitor UHF lê o ID do cartão e envia para o controlador via saída Wiegand
- O controlador verifica a validade do ID e emite um sinal de relé para abrir a barreira do portão
- O carro entra, o braço da barreira abaixa automaticamente
- O LD-100/102 fornece funcionalidade de segurança e anti-esmagamento
Processo de Saída
- O carro sai da comunidade/estacionamento, passando pelo leitor UHF interno
- O LD-200/LD-202 aciona o leitor UHF para ler o cartão e enviar o ID para o controlador
- O controlador verifica a validade do ID e emite um sinal de relé para abrir a barreira do portão
- O carro sai, o braço da barreira abaixa automaticamente
- O LD-100/102 fornece funcionalidade de segurança e anti-esmagamento
Reconhecimento de Direção
A Função de Reconhecimento de Direção garante que o detector de laço de canal duplo não acione o sinal novamente quando o carro passar por outro leitor UHF, registrando apenas os registros de entrada ou saída no sistema.
Modo de Operação Independente
O Detector de Laço Duplo JUTAI LD-200/202 também pode funcionar como dois detectores de laço de canal único independentes, adequados para estacionamentos padrão de entrada e saída única.
Esta configuração oferece benefícios de economia de custos ao reduzir os custos de hardware associados ao uso de detectores separados para cada função.
