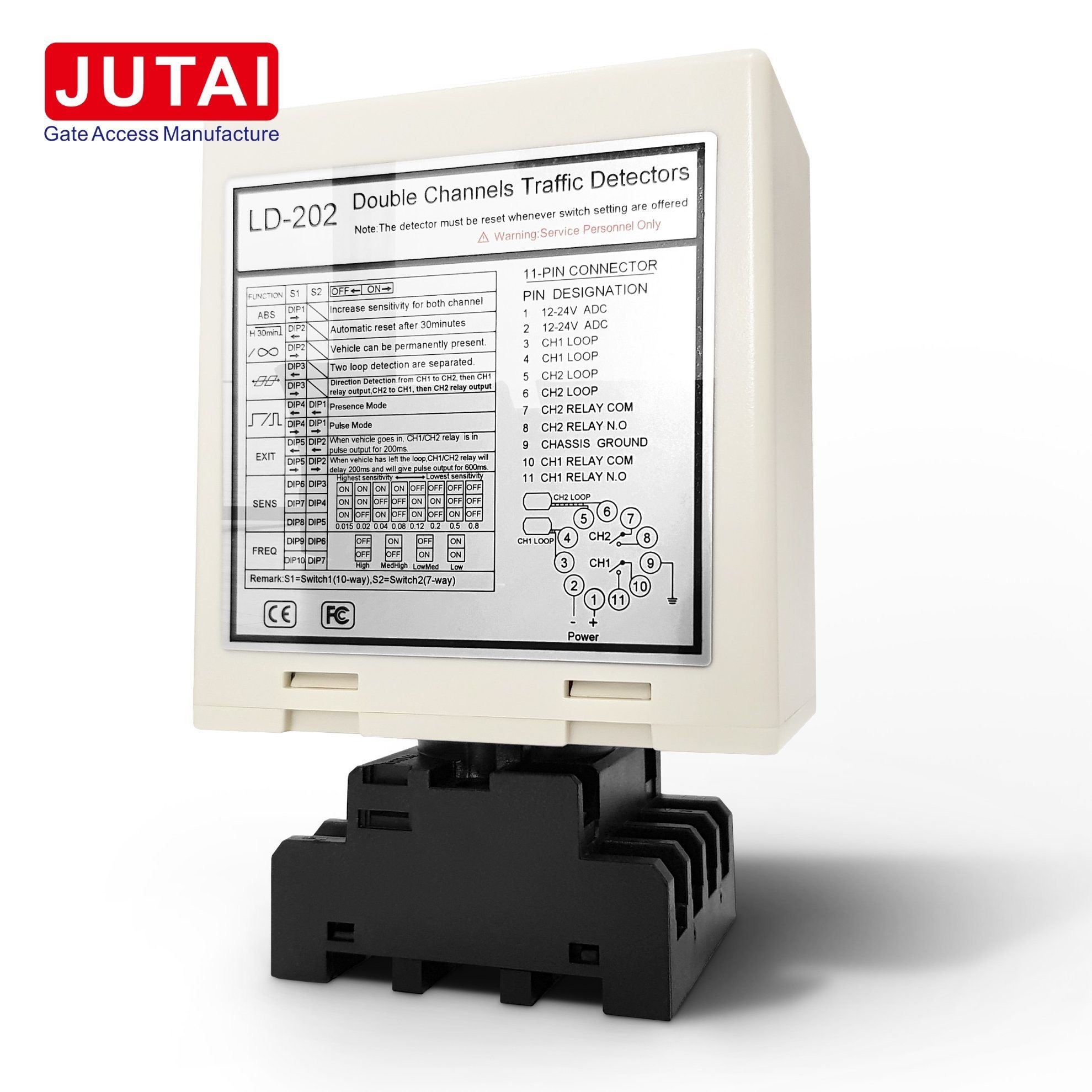

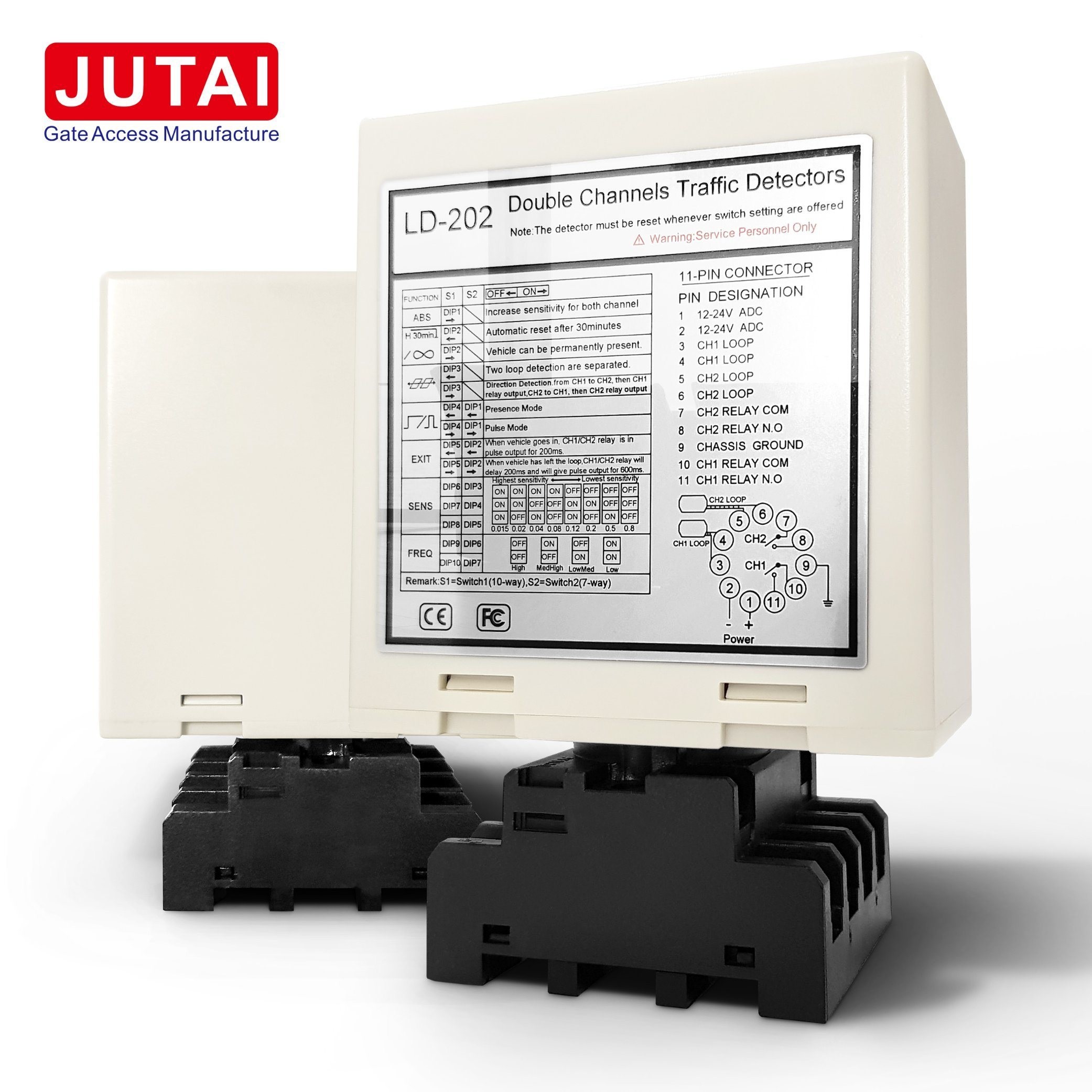

Detetor de veículos de circuito duplo de 110-240v
| Lugar de origem | China |
|---|---|
| Marca | JUTAI |
| Certificação | CE |
| Número do modelo | LD-200 |
| Quantidade de ordem mínima | 1 |
| Preço | negotiable |
| Detalhes da embalagem | desenho animado |
| Tempo de entrega | 5 - 8 dias de trabalho |
| Termos de pagamento | T/T, L/C, D/A, D/P, Western Union, Paypal, , MoneyGram, Alipay |
| Habilidade da fonte | 1000 peças por mês |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Exigências de poder | 110-240VAC (48 a 63 Hz) | Faixa de rotação automática | 20 a 2000. |
|---|---|---|---|
| Sensibilidade | 16- Way Selectable/ Maior 0,010% Dl/ L/ Baixo 2,56% | Temp da operação | -40 ~ +70 ℃ |
| Tempo de resposta | Ativar 10-90 ms/desactivar 10-90 ms | Especificações | 13.6*8.6*5.2 |
| Destacar | Detector de circuito de 110-240 V,Sensor de circuito de canal duplo de 110-240 V,detector de sensores de circuito de dois canais |
||
Descrição de produto
Detector de veículos de circuito duplo de canal indutivo de trânsito de 110-240v com sensibilidade 15uh-2000uh
Detector de circuito de veículos de canal duplo profissional 110-240VAC para a activação de distribuidores de cartões em estacionamentos
A JUTAI introduz um sistema de detecção de circuito subterrâneo versátil, capaz de servir como um detector de circuito de dois canais.Os utilizadores podem aproveitar esta tecnologia para ativar os distribuidores de cartões de entrada, garantindo simultaneamente o fechamento de segurança da porta de barreiraOferecendo uma funcionalidade incomparável, Jutai fornece a solução definitiva para sistemas de controlo de portões de entrada e gestão de estacionamento.
Características fundamentais
-
Tamanho compacto: concebido com um design de caixa compacto, este detector integra-se perfeitamente em qualquer sistema de detecção de tráfego, cumprindo os padrões da indústria para características e funcionalidade.
-
Capacidades de diagnóstico: Disfrute de capacidades de diagnóstico abrangentes, facilitando o diagnóstico preciso de problemas de circuito e instalação para garantir um desempenho ideal.
-
Tempo de presença selecionável: personalizar a saída do relé de presença para limitar a saída de detecção a um tempo fixo (mais de 30 minutos) enquanto um veículo permanece no circuito;Aumentar a eficiência operacional.
-
Indicação de frequência do loop: Detecta e elimina interferências entre loops/detetores adjacentes com indicação integral, permitindo ajustes de configuração de frequência para otimizar o desempenho.
-
Detecção de direcção: beneficia da funcionalidade de detecção de direcção, em que a saída do relé CH1 é acionada quando um veículo passa de CH1 para CH2,e a saída do relé CH2 é activada quando o veículo passa de CH2 para CH1.
-
Seleção de sensibilidade: ajustar a sensibilidade e a frequência do circuito usando interruptores de 7 vias e configurações de interruptores de 10 vias, proporcionando flexibilidade para atender aos requisitos específicos da aplicação.
Melhore o seu sistema de gerenciamento de estacionamento com o Detector de Loops de Veículos de Canal Duplo Profissional 110-240VAC da JUTAI.Experiência de funcionalidades avançadas e integração perfeita para um desempenho e uma fiabilidade ideais.
Detector de circuito de veículo de canal duplo profissional de 110-240VAC: modos de funcionamento
O detector da série LD-200 oferece modos de operação versáteis, atendendo a vários requisitos de aplicação:
-
Modo de presença: neste modo, o detector permanece ativo enquanto um veículo estiver presente na área de detecção do circuito.Fornece um sinal de saída contínuo enquanto o veículo estiver na zona de detecção.
-
Modo de pulso: no modo de pulso, o detector gera um único sinal de saída de pulso quando um veículo é detectado dentro da área do loop.Este modo é adequado para aplicações em que é necessário um único pulso de sinal na detecção do veículo..
-
Modo de presença lógica AB (operação de barreira): este modo utiliza a lógica AB, em que o detector desencadeia a operação de barreira com base na presença de veículos.permitir que os veículos passem por ela de forma eficiente e segura.
-
Modo de Pulso Lógico AB (Lógica de Contagem): no Modo de Pulso Lógico AB, o detector utiliza lógica AB para sinais de saída de pulso.facilitar a contagem e o acompanhamento precisos dos veículos.
Especificações do detector de circuito do veículo de duplo canal profissional de 110-240VAC
| Especificações | Detalhes |
|---|---|
| Indutividade do circuito | 20 a 2000 μH |
| Sensibilidade | 8 vias selecionáveis Maior: 0,015% DL/L Baixo: 0,8% DL/L |
| Frequência | Interruptor de quatro passos selecionável: 20-80KHz |
| Requisitos de energia | 110-240VAC (48 a 62 Hz) 12-24VADC (48 a 62 Hz) |
| Temperatura de operação | -40°C a +70°C (-111° F a +158° F) |
| Output de falha | - Pulsões lentas: possível curto-circuito ou número insuficiente de voltas - Pulsões mais rápidas: Possível ciclo aberto ou número excessivo de voltas |
| Tempo de resposta | 10 a 90 ms |
| Indicações visuais | - LED de potência: vermelho - Canal LED: Verde |
| Reiniciar | Reiniciar com um botão na parte da frente do gabinete |
| Sinal de relevo | sinal de presença ou sinal de pulso |
| ABS (Automatic Sensitivity Boost) | - Sim, sim. |
| Detecção de direcção | Detecção da direção do fluxo de CH1 e CH2 |
| Frequência do loop | 4 definições (baixo, mediano-baixo, mediano-alto, alto) |
| Humidade | Até 95% de umidade relativa sem condensação |
| Proteção de circuitos | Revestimento conformal sobre o PCB e todos os componentes |
| Conexões | Montador de tomada de 11 pinos masculino (JEDEC B11-88) |
| Tamanho | 75 mm x 43 mm x 110 mm |
Aplicação:
- Porta automática
- Sistema de semáforos
- Mecanismos de accionamento de portões
- Barreiras de operação
- Sistema de orientação de estacionamento
- Ativar distribuidores de cartões em estacionamentos.
- Controle da barreira de estacionamento
- Controle de acesso do veículo
- Sistema de controlo do tráfego / Sistema de pedágio do tráfego
- Sistema de contagem de veículos
- Portões e Portas Motorizados.
- Bolinhos de segurança/Travessas rolantes/Portas de garagem
- Trigger da câmara
Conexões

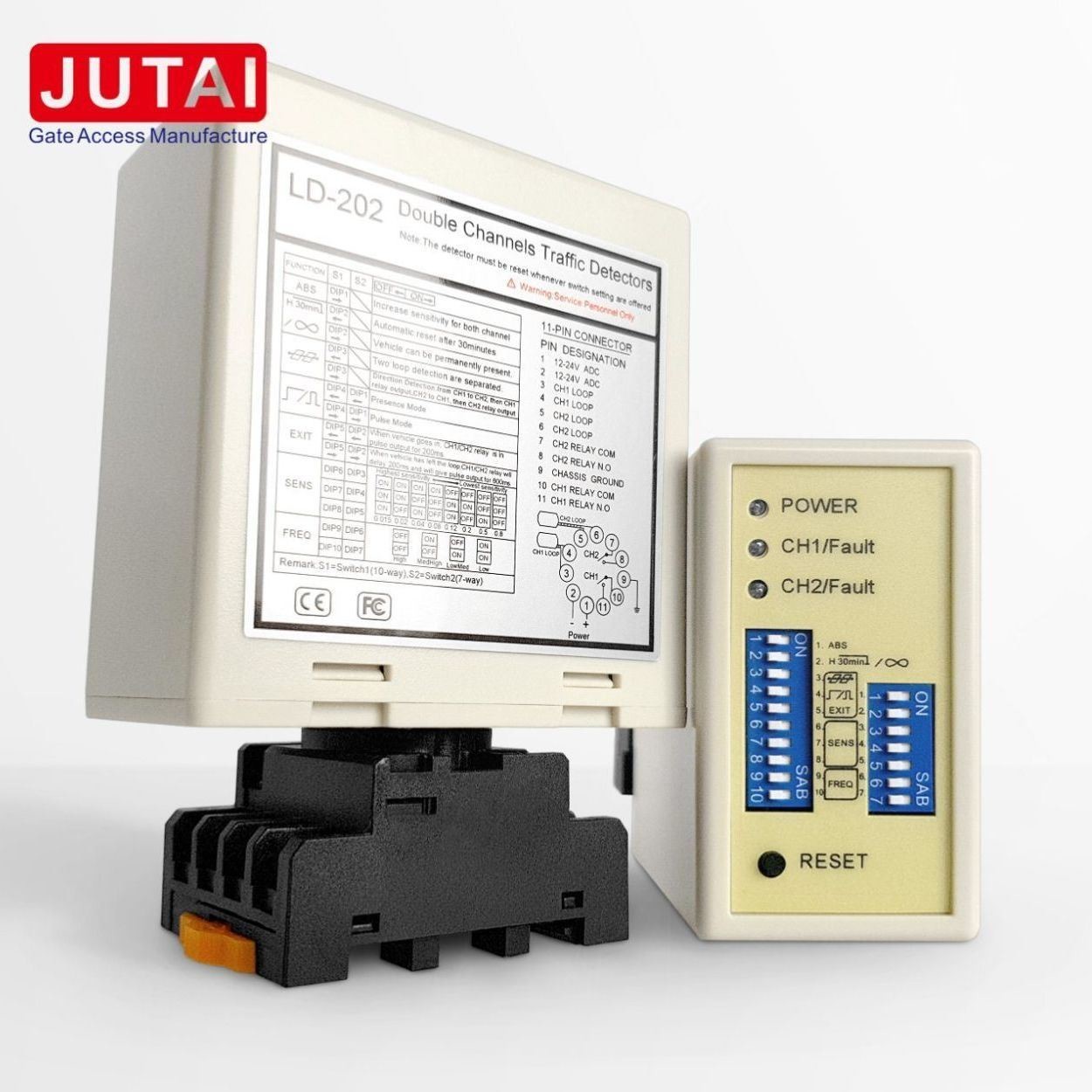

Indicadores e interruptores:
- LED de potência (vermelho): ilumina para indicar "Power ON".
- CH1 Detecção de LED:
- Iluminação contínua: indica a detecção do veículo.
- Palpites lentos: sinaliza um curto-circuito ou torções insuficientes após o ciclo.
- Parpadeamento rápido: indica um circuito aberto de circuito ou torções excessivas após o circuito.
- LED de detecção de CH2:
- Iluminação contínua: sinalização de detecção do veículo.
- Clinchamento lento: indica um curto-circuito ou torções insuficientes após o ciclo.
- Parpadeamento rápido: indica um circuito aberto de circuito ou torções excessivas após o circuito.
Selecção da sensibilidade:
- Os ajustes de sensibilidade e frequência são facilitados através de uma configuração de interruptor de 7 vias e de 10 vias.
- Os utilizadores podem escolher entre 8 configurações diferentes ajustando as posições do interruptor de inclinação com base nas tabelas fornecidas.
- Os interruptores 6, 7 e 8 regulam a sensibilidade CH1, sendo que 0,8 representa a configuração menos sensível e 0,015 indica a configuração mais sensível.
- Os interruptores 3, 4 e 5 controlam a sensibilidade do CH2, sendo que 0,8 representa a configuração menos sensível e 0,015 indica a configuração mais sensível.
3. Interruptor 1=S1 : Seleção da Função de Loop do Canal 1 (interruptor dip de 10 vias)
(1) ((Comutação 1) DIP 1 e DIP 2 Aumento especial de sensibilidade para ambos os reboques (ambos canais).
(2) ((Comutação 1=S1) D3, D4, D5 e (Comutação 2=S2) D1, D2 Funções especiais de configuração (Modo1, 2, 3 Detecção de direção. Modo 4, 5, 6 Modo normal, duas detecções de circuito são separadas)
(3) ((Interruptor 1=S1) D6 & D7 & D8 e (interruptor 2=S2) D3 & D4 & D5 Seleção da sensibilidade CH1 e CH2 (escolhas de oito níveis).
(4) ((Comutação 1=S1) D9 & D10 e (Comutação2=S2) D6, D7 Frequência de definição (20 K a 100 KHz).
* Botão de reinicialização: observe que o LD-200 requer a reinicialização sempre que uma alteração de configuração for aplicada aos interruptores de dip.
Precauções de instalação e solução de problemas:
- O tamanho de corte da bobina e as orientações de inserção são ilustrados no diagrama à direita.
- É aconselhável utilizar fios ferromagnéticos para a bobina de indução, com um comprimento total de até 500 metros.
- O tamanho da bobina de corte deve ser um retângulo com dimensões que variam de 1,0 a 2,0 metros de comprimento e 0,8 a 1,2 metros de largura, minimizando os ângulos retos nos cantos sempre que possível.
- Visão geral da instalação recomendada das voltas típicas básicas da bobina
Ao instalar, mantenha a tomada do produto na direcção vertical
Princípio de funcionamento
| Processo de entrada | Processo de saída |
|---|---|
| 1Ambas as bobinas são pressionadas quando um carro entra. | 1O carro passa por um leitor de UHF quando sai. |
| 2. LD-200/202 acionar o leitor UHF na entrada. | 2. LD-200/202 ativa o leitor UHF, que lê o ID do cartão. |
| 3O leitor UHF envia a identificação para o controlador (AC-11). | 3O controlador verifica a validade da identificação e abre a barreira do portão. |
| 4O controlador transmite um sinal para abrir a barreira. | 4O carro sai automaticamente quando o braço da barreira baixar. |
| 5O carro entra e o braço de barreira baixa automaticamente. | |
| 6. O LD-100/102 garante a segurança e a funcionalidade anti-quebra-cabeça durante este processo. | 5O LD-100/102 fornece funções de segurança e anti-quebra. |
Reconhecimento de direcção
A função de reconhecimento de direção do LD-200/LD-202 garante que o detector não ative novamente o sinal quando o veículo passa por outro leitor UHF,registar apenas os registos de entrada ou saída no sistema.
Aplicação
- JUTAI LD200/202 série de detectores de circuito de veículos de canais duplos, equipados com função de reconhecimento de direção, adequado para muitos casos de entrada e saída de um único canal.
- Pode ligar-se ao controlador de porta única JUTAI (modelo: AC-11), à barreira de portão JUTAI (modelo: BR-110) e ao leitor de RFID de longo alcance JUTAI (modelo: PUHF-9),combinadas com bobinas de circuito resistentes a altas temperaturas (modelo: JTHT-11), ideal para sistemas de controlo de acesso de entrada/saída de um único canal.
Funcionalidade como dois detectores de circuito de um único canal independentes
- O LD-200/202 pode funcionar como dois detectores de circuito de um único canal independentes, adequados para estacionamentos padrão com entrada e saída.
- Uma bobina de loop aciona o leitor e lê o cartão, enquanto a outra é dedicada à função anti-quebra da barreira.
- Esta configuração reduz os custos de hardware associados ao uso de detectores separados para cada função, oferecendo potenciais benefícios de economia de custos do ponto de vista econômico.
- O LD-200/202 é capaz de operar de forma eficaz nesta dupla capacidade, permitindo-lhe a função de modo de trabalho independente.
