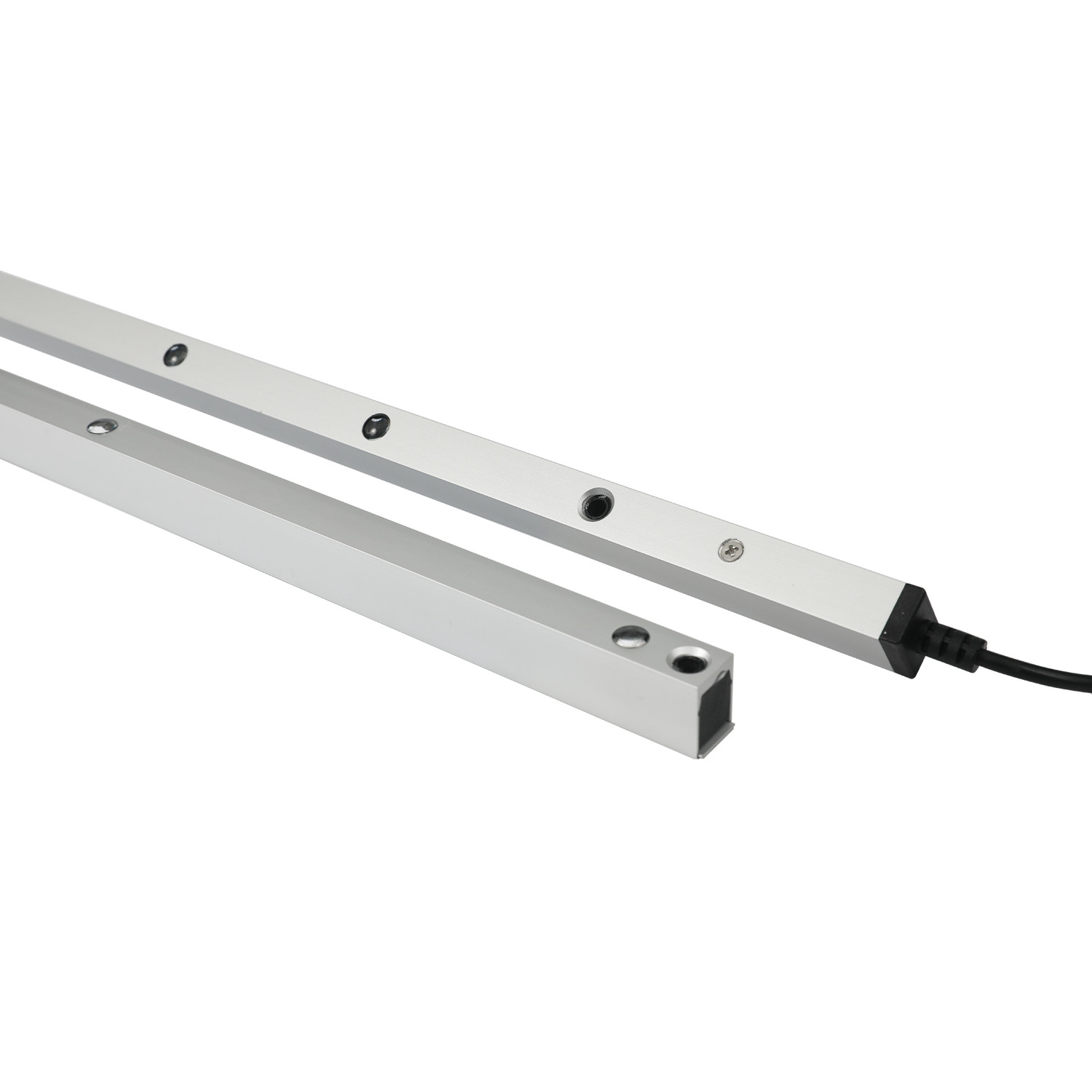

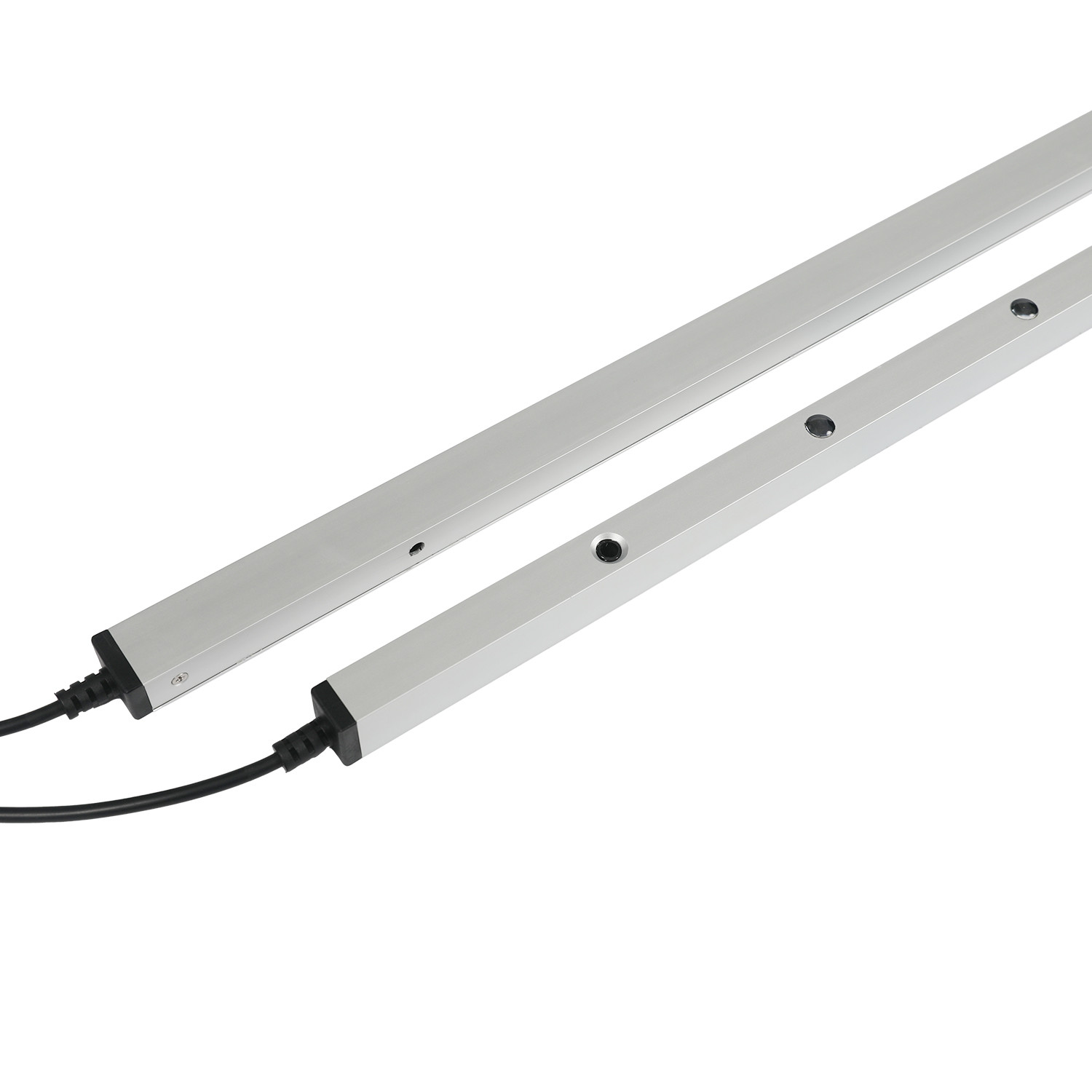

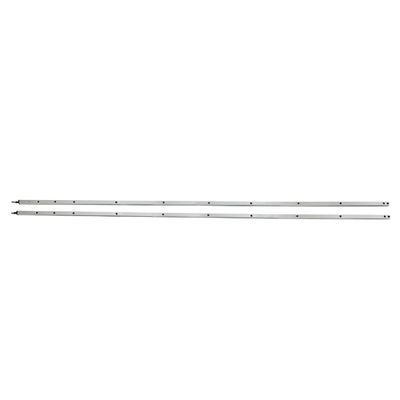

IP67 Cortina de luz infravermelha de bloqueio

Shenzhen Jutai Comm Co., Ltd. - Sensor de porta Cortina de luz fotovoltaica

A Cortina de Luz de Blanking da Shenzhen Jutai Comm Co., Ltd. é um dispositivo de segurança inovador projetado para melhorar a proteção e a eficiência operacional das portas industriais.Equipado com um robusto sensor de infravermelho ativo que possui forte resistência à luz, este dispositivo funciona de forma fiável mesmo em condições de iluminação difíceis, com um alcance de detecção notável de até 8 metros e tempos de resposta rápidos,Fornece monitorização crítica da segurança em ambientes industriais, tornando-o um investimento inestimável para garantir a segurança no local de trabalho.

Características técnicas e benefícios

• Integração do sistema sem problemas: concebido para ser facilmente incorporado a uma variedade de sistemas de controlo de portas, este sensor garante compatibilidade e integração operacional suave.

• Instalação adaptável: o sensor pode ser integrado diretamente na borda da porta, proporcionando flexibilidade para se adequar a diversas configurações de portas e requisitos de instalação.

• Design compacto e eficiente: O modelo CL15-8L8 é uma cortina de luz compacta projetada especificamente para portas e portões automáticos, garantindo segurança confiável dentro de uma pequena pegada.

• Ampla área de aplicação: adequado para portas de alta velocidade, portas seccionais, portas rolantes, portas telescópicas de fechamento vertical e elevadores de carga,demonstrando a sua versatilidade em múltiplas aplicações industriais.

• Capacidades de detecção precisas: Utiliza a tecnologia do feixe de passagem para detectar com precisão a presença de indivíduos ou objetos, evitando assim acidentes e garantindo sinais de operação de portas em tempo hábil.

• Opções de saída flexíveis: oferece múltiplos métodos de saída (NO/NC e COM), aumentando a flexibilidade de integração com vários sistemas de controlo de portas.

• Eficiência energética: opera com um baixo consumo de corrente inferior a 20 mA a DC12V e suporta uma faixa de tensão de trabalho de DC12-24V, garantindo um uso eficiente da energia.

• Cablagem simplificada: A cortina de luz de segurança de bloqueio elimina a necessidade de um fio de sincronização entre o emissor e o receptor, simplificando a fiação no local e reduzindo os custos de materiais.O emissor requer apenas um fio de alimentaçãoO sinal de sincronização é transmitido via infravermelho,com a lógica da placa de circuito que assegura a sincronização através desta transmissão.

Principais especificações

• Modelo: CL15-8L8
• Tecnologia: Sensor de infravermelho ativo com forte resistência à luz
• Alcance de detecção: 8 metros.
• Tempo de resposta: Rápido e confiável
• Corrente de trabalho: < 20 mA a DC12V
• Voltagem de funcionamento: DC12-24V
• Métodos de saída: NO/NC e COM
• Aplicações: portas de alta velocidade, portas seccionais, portas rolantes, portas telescópicas de fechamento vertical, elevadores de carga
• Altura de protecção: máximo 1225 mm (modo de ocultação), 1305 mm (modo normal)
• Temperatura de funcionamento: -20 ~ +70°C
• Nível de proteção: IP67

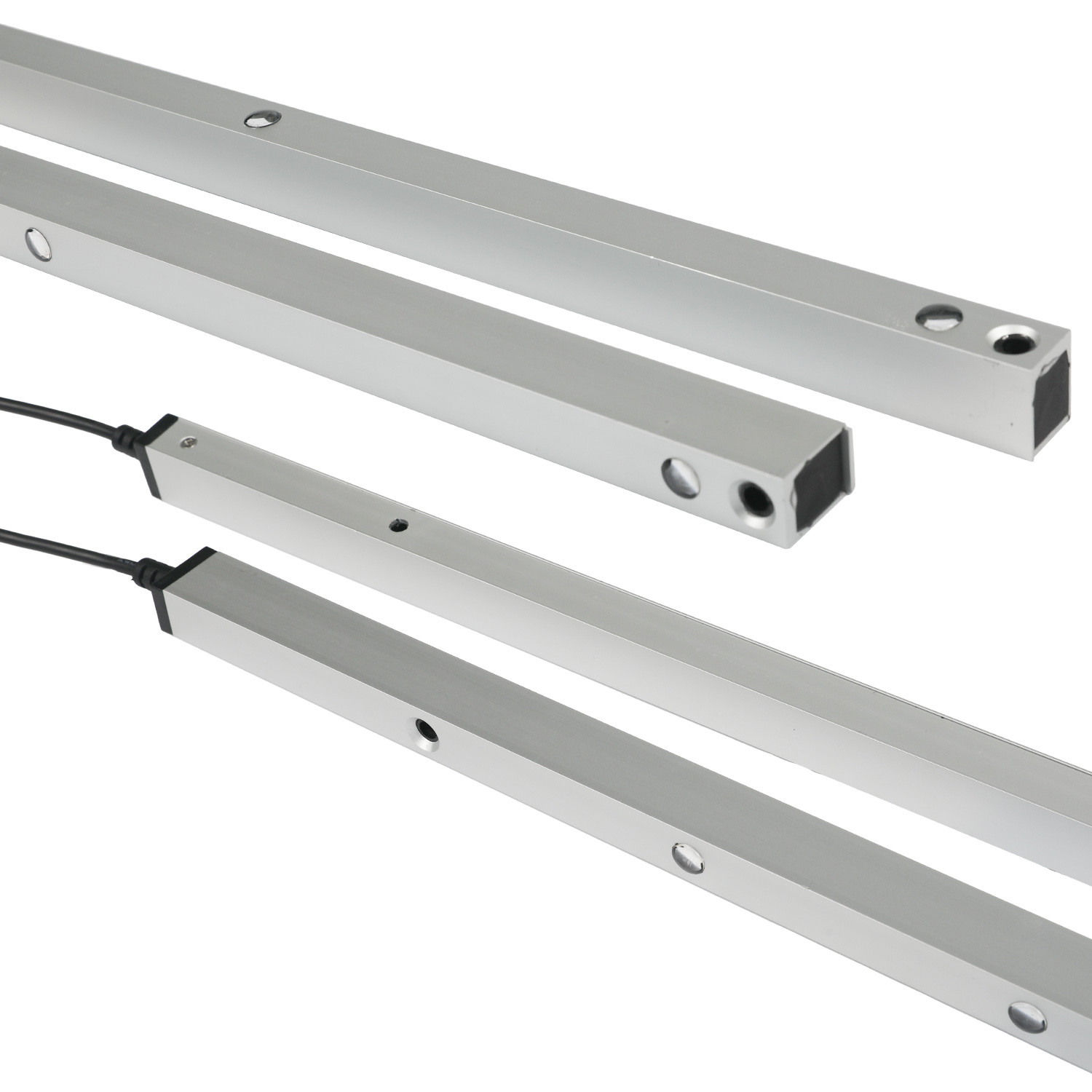

• Material da concha: liga de alumínio

Orientações de instalação

1. Remova as capas e conecte os fios:

   • Desligar as capas superior e inferior do sensor.
   • Estabelecer conexões de fio e rotear a extremidade do fio através da porta de rosca designada.

2. Posição e marcas:

   • Alinhar o transmissor e o receptor em paralelo para confirmar a posição da instalação.
   • Marque as posições dos buracos com precisão na parede.

3. Perfurador e Fixação:

   • Use uma broca de percussão para fazer buracos nos locais marcados.
   • Insira as tomadas de parede nos furos perfurados e proteja-os com parafusos.

4. Montar transmissor e receptor:

   • Fixar o transmissor e o receptor na parede com parafusos M3*25.
   • Ligue a fonte de alimentação e teste o alinhamento do sensor.
   • Ajuste o ângulo girando o tubo de alumínio, se necessário.
   • Apertar o parafuso giratório com segurança uma vez alinhado.

5. Substituição das capas e ensaio final:

   • Reajuste as tampas superior e inferior do sensor com parafusos M2*8.
   • Realizar um ensaio final para assegurar o bom funcionamento do sensor.

Melhore a segurança no local de trabalho

Melhore a segurança das suas operações industriais com a Cortina de Luz Photocell Sensor Porta.opções de instalação flexíveisA sua integração perfeita com vários sistemas de controlo de portas e a sua ampla gama de aplicações tornam-na uma escolha fiável para melhorar a segurança em ambientes industriais.Confiança na qualidade e no desempenho da cortina de luz CL15-8L8 para proporcionar segurança e tranquilidade ideais.

Características

• Integração: compatível com todos os tipos de sistemas de controlo de portas
• Tipo de montagem: integração direta na borda da porta devido ao bloqueio da porta
• Descrição: Sensor automático de cortina de luz de segurança de porta

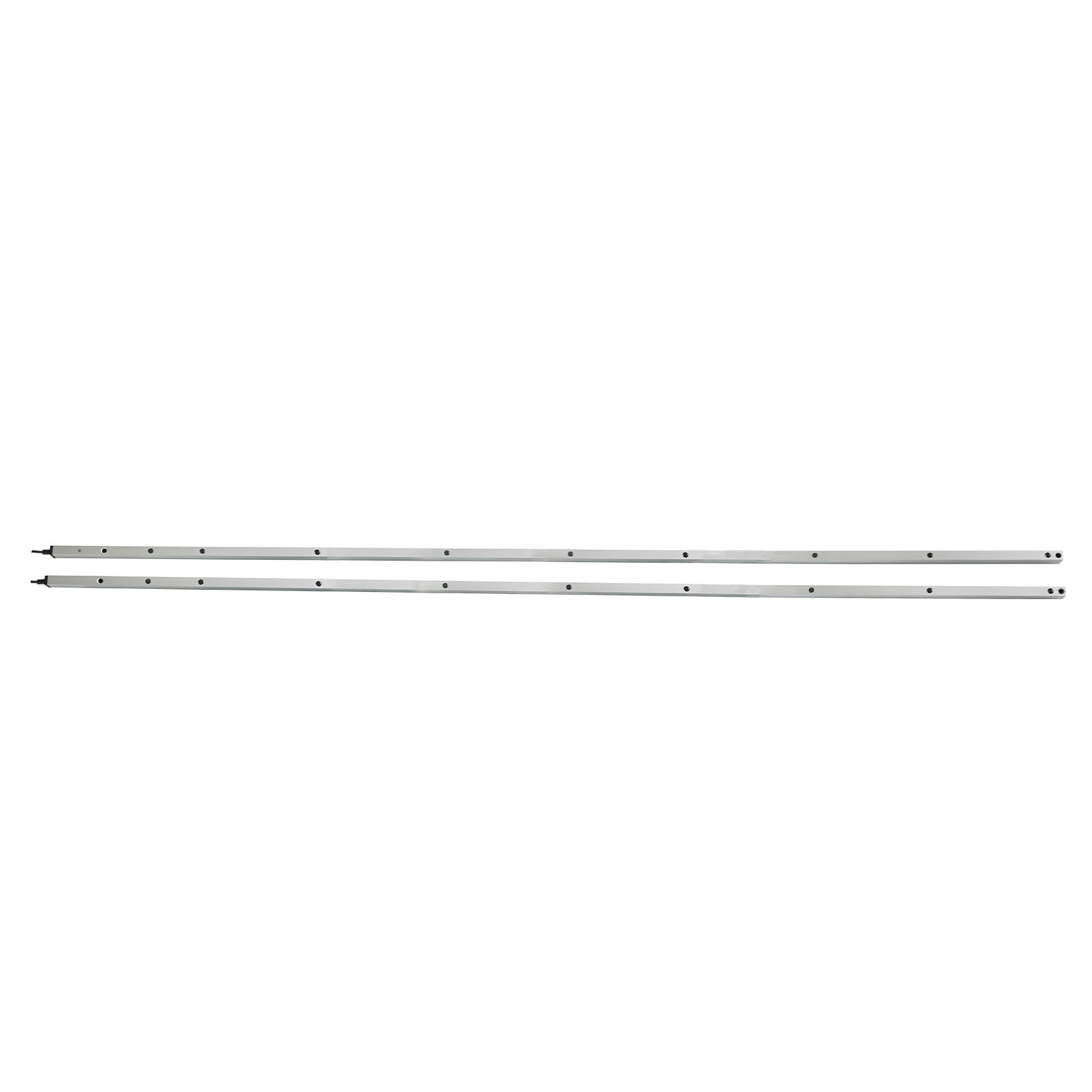

• Número de modelo: CL15-8L8 (8 vigas, 150 cm de altura)
• Tipo: Cortina de luz de segurança
• Utilização: Portas de alta velocidade, portas seccionais, portas rolantes, portas telescópicas de fechamento vertical, elevadores de carga
• Teoria: As cortinas de luz de segurança de feixe transparente são utilizadas para portas rápidas e portas de obturador rolante para evitar cortes (pessoas ou objetos),Detetar com precisão pessoas ou objetos que passam para fornecer sinais de abertura de portas e evitar potenciais riscos para a segurança.
• Output: NO/NC, COM
• Corrente de trabalho: < 20 mA@DC12V
• Voltagem de funcionamento: DC12-24V
• Alcance de detecção: máximo 8 m.
• Altura de protecção: máximo 1225 mm (modo de ocultação), 1305 mm (modo normal)
• Método de saída: NO/NC, COM
• Estruturas: 8 estruturas

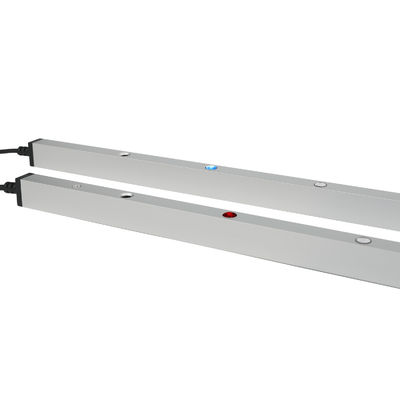

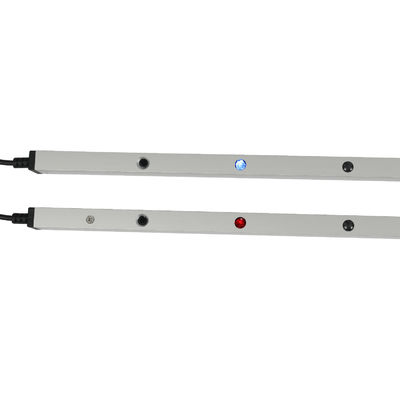

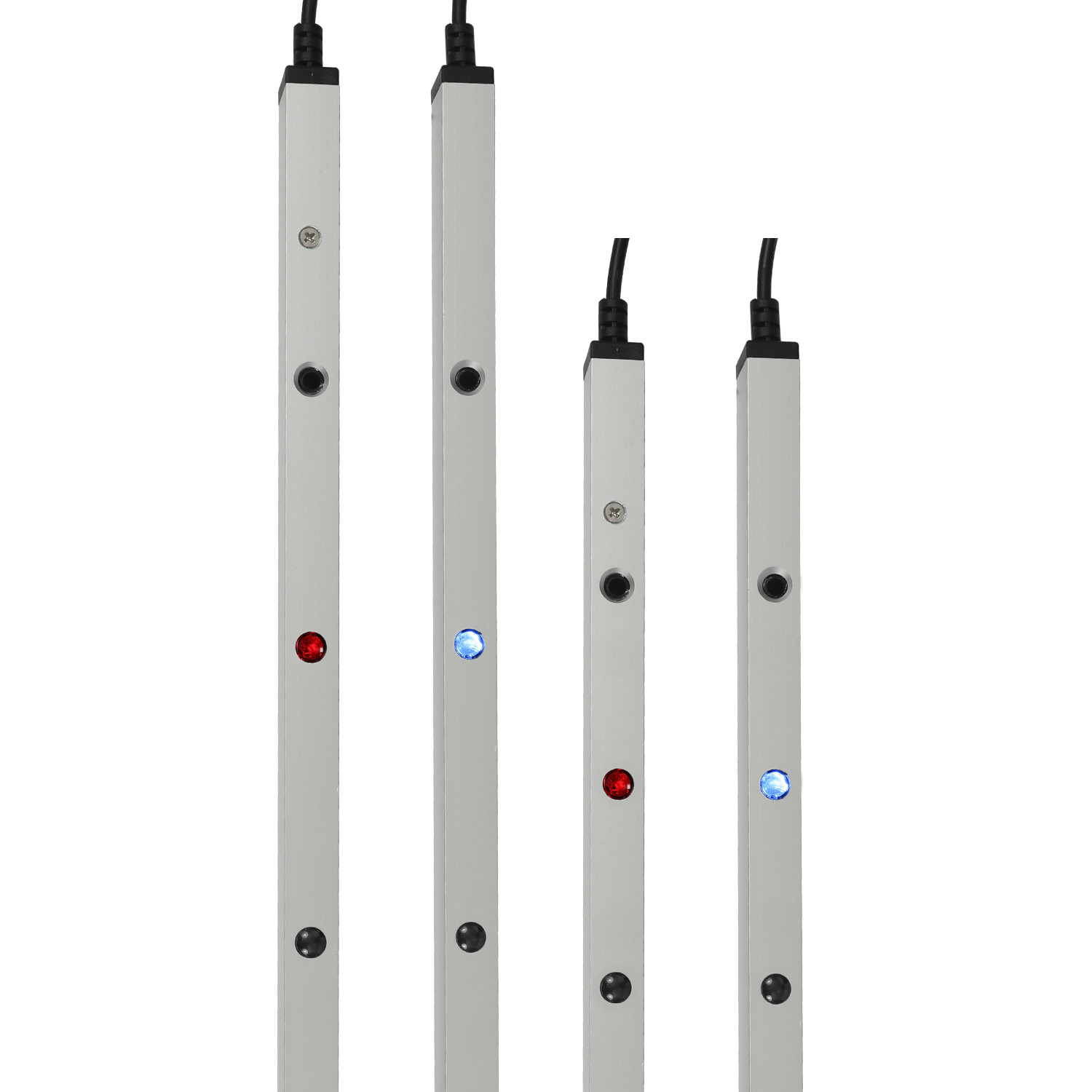

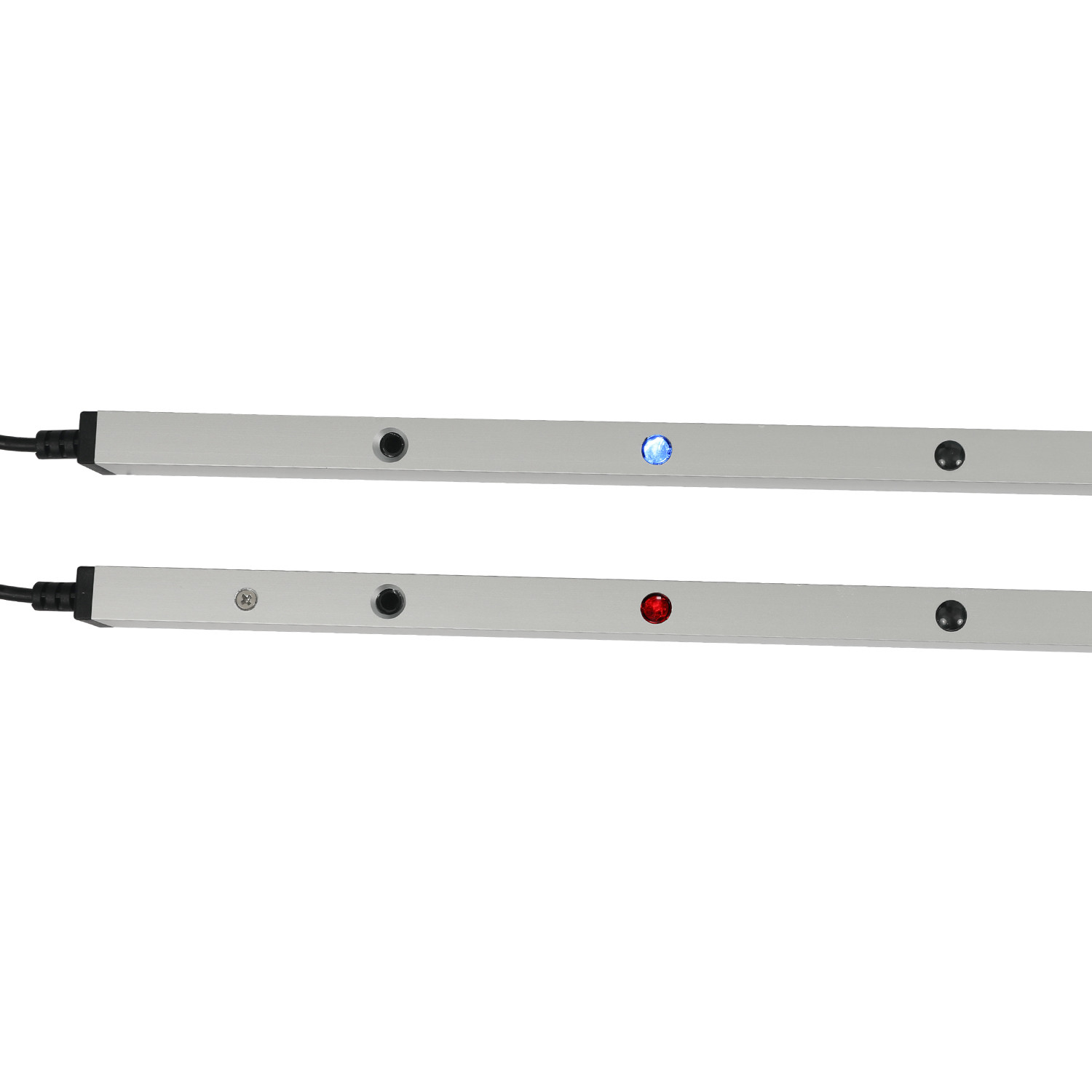

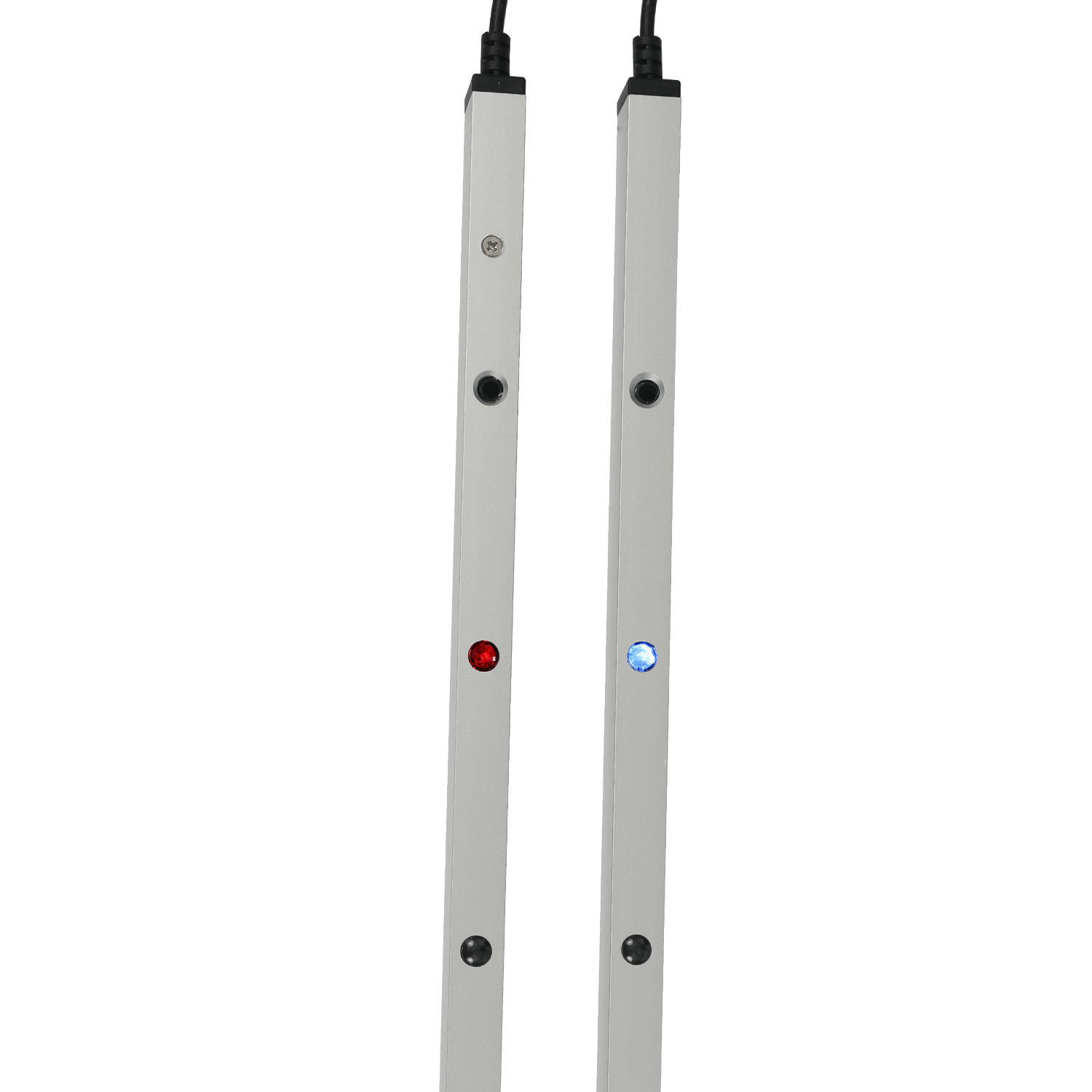

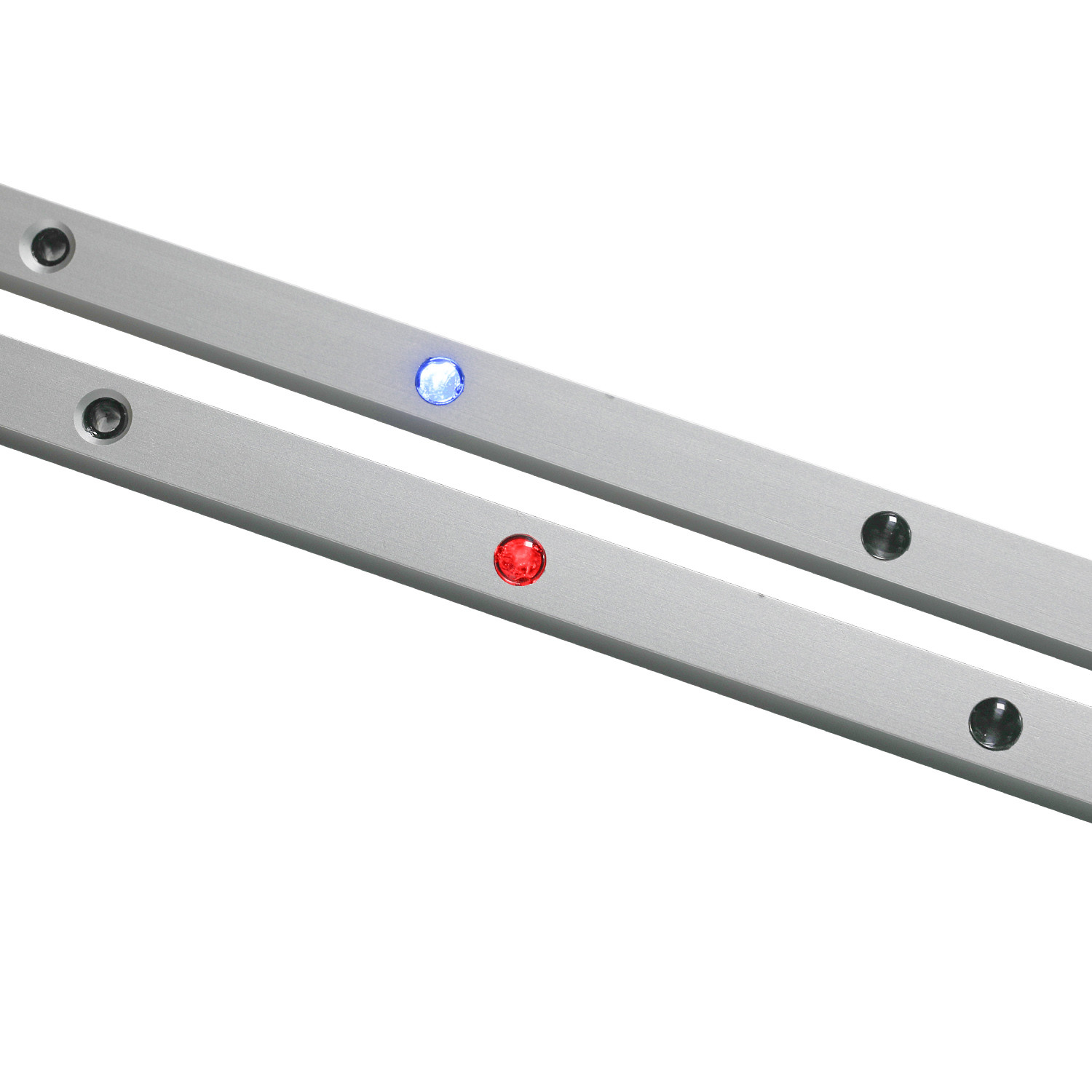

• Condição do LED:
  • Receptor: luz vermelha (objeto bloqueado), luz azul (desbloqueado), flash de luz azul (emissor e receptor não alinhados)
  • Transmissor: luz azul constante (normal), flash vermelho (voltagem inferior a 9V, superior a 28V)
• Temperatura de funcionamento: -20 ~ +70°C
• Nível de proteção: IP67
• Material da concha: liga de alumínio

Aumentem a segurança das portas industriais com o nosso sensor de cortina de luz infravermelha de 1500 mm, ideal para portas de alta velocidade com um alcance de detecção de 8 metros.
