8 feixes de segurança luz cortina porta sensor de espaçamento para a segurança de portas seccionais de alta velocidade

Shenzhen Jutai Comm Co., Ltd. - Sensor de porta Cortina de luz fotovoltaica

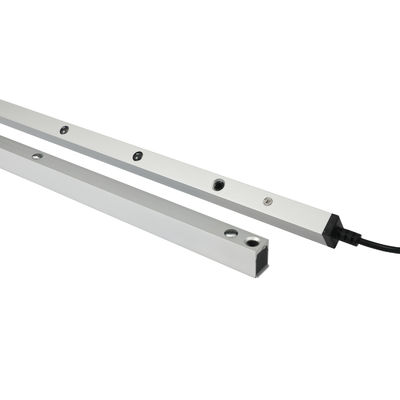

A Cortina de Luz de Blanking da Shenzhen Jutai Comm Co., Ltd. é um dispositivo de segurança avançado projetado para melhorar a segurança e a funcionalidade das portas industriais.Com um robusto sensor de infravermelho ativo com forte resistência à luz, este sensor garante um funcionamento fiável mesmo em condições de iluminação difíceis.fornece uma camada crítica de proteção para ambientes industriaisEste sensor de nível industrial oferece um monitorização abrangente da segurança, tornando-o um investimento essencial para a segurança no local de trabalho.

Características técnicas e benefícios

• Integração do sistema sem problemas: Este sensor foi concebido para uma fácil integração com vários sistemas de controlo de portas, garantindo uma compatibilidade e eficiência operacionais perfeitas.
• Instalação adaptável: o design do sensor permite a integração direta na borda da porta, tornando-o altamente adaptável a diferentes configurações de portas e cenários de instalação.
• Compacto e Eficiente: O modelo CL15-8L8 é uma cortina de luz compacta projetada especificamente para portas e portões automáticos, oferecendo medidas de segurança confiáveis com uma pegada mínima.
• Ampla área de aplicação: ideal para portas de alta velocidade, portas seccionais, portas rolantes, portas telescópicas de fechamento vertical e elevadores de carga,demonstrando a sua versatilidade em diferentes aplicações industriais.
• Capacidades de detecção precisas: Utiliza tecnologia de feixe de passagem para detectar com precisão a presença de pessoas ou objetos, evitando assim acidentes e garantindo a operação oportuna da porta.
• Opções de saída flexíveis: oferece múltiplos métodos de saída (NO/NC e COM), aumentando a flexibilidade para integração com vários sistemas de controle de portas.
• Eficiência energética: opera com um baixo consumo de corrente inferior a 20 mA a DC12V e suporta uma faixa de tensão de trabalho de DC12-24V, garantindo um desempenho energeticamente eficiente.
• Cablagem simplificada: a cortina de luz de segurança de bloqueio não requer um fio de sincronização entre o emissor e o receptor, simplificando a fiação no local e economizando materiais.O emissor só precisa de um fio de alimentação.O sinal de sincronização é incorporado no feixe infravermelho,com um circuito integrado, com uma largura máxima de 80 mm,.

Principais especificações

• Modelo: CL15-8L8
• Tecnologia: Sensor de infravermelho ativo com forte resistência à luz
• Alcance de detecção: 8 metros.
• Tempo de resposta: Rápido e confiável
• Corrente de trabalho: < 20 mA a DC12V
• Voltagem de funcionamento: DC12-24V
• Métodos de saída: NO/NC e COM
• Aplicações: portas de alta velocidade, portas seccionais, portas rolantes, portas telescópicas de fechamento vertical, elevadores de carga
• Altura de protecção: máximo 1225 mm (modo de ocultação), 1305 mm (modo normal)
• Temperatura de funcionamento: -20 ~ +70°C
• Nível de proteção: IP67
• Material da concha: liga de alumínio

Orientações de instalação

1. Remova as capas e conecte os fios:

   • Desligar as capas superior e inferior do sensor.
   • Estabelecer conexões de fio e rotear a extremidade do fio através da porta de rosca designada.

2. Posição e marcas:

   • Alinhar o transmissor e o receptor em paralelo para confirmar a posição da instalação.
   • Marque as posições dos buracos com precisão na parede.

3. Perfurador e Fixação:

   • Use uma broca de percussão para fazer buracos nos locais marcados.
   • Insira as tomadas de parede nos furos perfurados e proteja-os com parafusos.

4. Montar transmissor e receptor:

   • Fixar o transmissor e o receptor na parede com parafusos M3*25.
   • Ligue a fonte de alimentação e teste o alinhamento do sensor.
   • Ajuste o ângulo girando o tubo de alumínio, se necessário.
   • Apertar o parafuso giratório com segurança uma vez alinhado.

5. Substituição das capas e ensaio final:

   • Reajuste as tampas superior e inferior do sensor com parafusos M2*8.
   • Realizar um ensaio final para assegurar o bom funcionamento do sensor.

Melhore a segurança no local de trabalho

Melhore a segurança das suas operações industriais com a Cortina de Luz Photocell Sensor Porta Este sensor avançado oferece recursos de segurança robustos, incluindo um alcance de detecção de 8 metros,opções de instalação flexíveisA sua integração perfeita com vários sistemas de controlo de portas e a sua ampla gama de aplicações tornam-na uma escolha fiável para melhorar a segurança em ambientes industriais.Confiança na qualidade e no desempenho da cortina de luz CL15-8L8 para proporcionar segurança e tranquilidade ideais.

Características

• Integrado em todos os tipos de sistemas de controlo de portas
• Tipo de montagem: integração direta na borda da porta devido ao bloqueio da porta
• Descrição: Sensor automático de cortina de luz de segurança de porta
• Número de modelo: CL15-8L8 (8 vigas, 150 cm de altura)
• Tipo: Cortina de luz de segurança
• Utilização: Portas de alta velocidade, portas seccionais, portas rolantes, portas telescópicas de fechamento vertical, elevadores de carga
• Teoria: As cortinas de luz de segurança de feixe transparente são utilizadas para portas rápidas e portas de obturador rolante para evitar cortes (pessoas ou objetos),e pode detectar com precisão pessoas ou objetos que passam para fornecer sinais de abertura de portas para evitar potenciais riscos de segurança.
• Output: NO/NC, COM
• Descrição: Cortina de luz de segurança
• Corrente de trabalho: < 20 mA@DC12V
• Voltagem de funcionamento: DC12-24V
• Alcance de detecção: máximo 8 m.
• Altura de protecção: máximo 1225 mm (modo de ocultação), 1305 mm (modo normal)
• Método de saída: NO/NC, COM
• Estruturas: 8 estruturas
• Condição do LED:
  • Receptor: luz vermelha (objeto bloqueado), luz azul (desbloqueado), flash de luz azul (emissor e receptor não alinhados)
  • Transmissor: luz azul constante (normal), flash de luz vermelha (voltagem inferior a 9V, superior a 28V)
• Temperatura de funcionamento: -20 ~ +70°C
• Nível de proteção: IP67
• Material da concha: liga de alumínio

Aumentem a segurança das portas industriais com o sensor de cortina de luz infravermelha de 1500 mm, ideal para portas de alta velocidade com um alcance de detecção de 8 metros.
