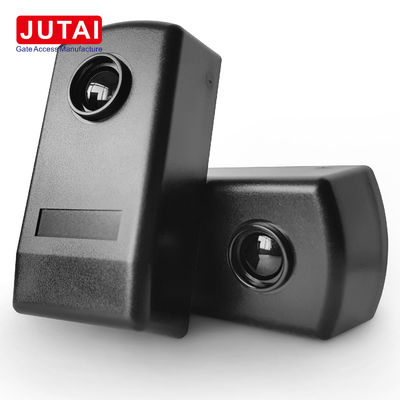

Sensor de fotocélula de infravermelho com fio com alcance de detecção de 20 metros IP65 impermeável para portões automáticos 12-24V AC/DC

O sensor de feixe infravermelho JUTAI IR-20 é um dispositivo de ponta concebido para melhorar a segurança e a eficiência em várias aplicações.Este sensor é ideal para uma ampla gama de ambientes, assegurando uma protecção completa e um desempenho óptimo.

1. Acesso ao interior:Levante suavemente o painel frontal para revelar os componentes interiores para facilitar o acesso durante a instalação.
2. Instalação e fixação do cabo:Insira cuidadosamente os cabos nas ranhuras designadas para o alojamento, fixando a base na parede usando o equipamento de montagem adequado para estabilidade e confiabilidade.
3. Instalação na parede ou na superfície metálica:Perfurar três furos de 5 ø para a montagem na parede e inserir as âncoras de parafuso adequadas para ancorar firmemente a fotocélula..
4. Faça conexões:Conecte os cabos necessários, assegurando um adequado isolamento e ligações seguras.
5. Garantir o posicionamento adequado:Verifique o posicionamento, alinhamento e ligação corretos dos componentes da fotocélula para otimizar o desempenho.que ilumina apenas quando o feixe infravermelho é interrompido.
6. Cobertura com painel frontal:Uma vez verificadas as ligações, cubra a célula fotovoltaica com o painel frontal.
7. Sistema de ensaio:Realizar um teste completo do sistema, interrompendo intencionalmente o feixe infravermelho várias vezes, observar e confirmar a resposta do relé para validar a funcionalidade da fotocélula.
8. Painel frontal seguro:Por último, fixar o painel frontal de forma segura utilizando parafusos fornecidos para garantir que permaneça fixado com segurança à fotocélula.

1. Prepare o local de instalação:Escolha um local adequado que garanta uma cobertura óptima para a detecção e que a área esteja livre de obstruções para evitar interferências.
2. Posição de montagem:Montar a célula fotovoltaica infravermelha numa altura e num ângulo adequados para uma cobertura e um intervalo de detecção máximos.
3. Conexões de fiação:Consulte o diagrama de fiação fornecido ou o manual do utilizador para uma ligação correta de fios.
4. Fornecimento de energia:Fornecer uma fonte de alimentação estável dentro da faixa de tensão especificada (12-24 V CC).
5. Alinhamento e ensaio:Alinhar as lâmpadas infravermelhas para que se encontrem face a face para uma adequada cobertura de detecção.
6. Ajuste fino:Ajuste o alinhamento e as configurações de sensibilidade conforme necessário para otimizar o desempenho.
7. Instalação segura:Após confirmar o funcionamento adequado, fixar com segurança a fotocélula utilizando o equipamento de montagem fornecido.

Seguindo meticulosamente estas orientações de instalação, pode garantir uma fiabilidade e um desempenho de alto nível com a fotocélula infravermelha com fio de 20 metros JUTAI IR-20,proporcionando segurança e conveniência incomparáveis para as suas necessidades.

O sensor de feixe infravermelho JUTAI IR-20 oferece desempenho incomparável, garantindo segurança e conveniência em vários ambientes.A sua facilidade de instalação torna-o indispensável para os modernos sistemas de controlo de acesso e de segurança..

Depois de vários anos de precipitação e desenvolvimento, desenvolvemos uma gama completa de grupos de produtos infravermelhos, que vão desde o modelo com fio de 20 metros, até o modelo sem fio de 30 metros,Sensor infravermelho refletido de 7 metrosPara informações específicas, consulte a nossa lista de informações de encomenda.
