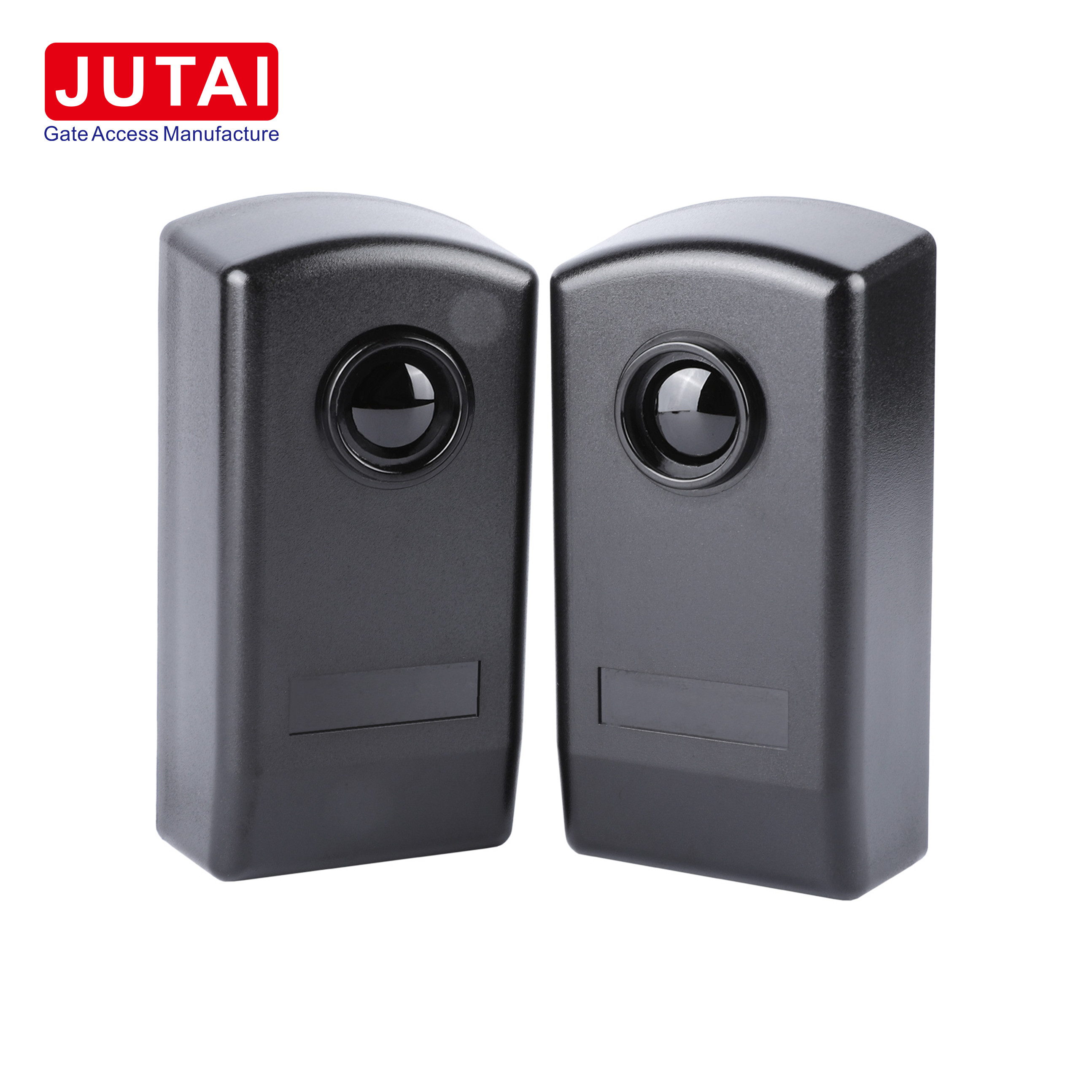

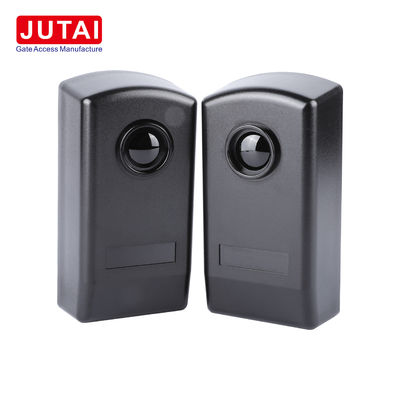

JUTAI Portão automático de células fotovoltaicas feixes de segurança de portão infravermelho com alcance de 30m

JUTAI Portão automático de fotocélula sensor com feixe de fotocélula infravermelho com alcance de 30m

Aumentar a segurança e a eficiência com o sensor de feixe infravermelho JUTAI IR-20

1. Características principais:

1.1 Largo alcance de detecção: o IR-20 possui uma impressionante distância de detecção de até 30 metros, garantindo uma ampla cobertura mesmo em condições externas desafiadoras.

1.2 Sensibilidade aumentada: A sua elevada sensibilidade permite a detecção precisa de objetos minúsculos ou movimentos sutis, reforçando as medidas de segurança.

1.3 Tempo de resposta rápido: dotado de tempos de resposta rápidos como a luz, o IR-20 detecta e reage rapidamente a ameaças potenciais, garantindo uma ação atempada.

1.4 Resistente às interferências: concebido para resistir às interferências luminosas ambientais, tais como a luz solar ou as luzes dos veículos, o IR-20 mantém um desempenho constante independentemente de fatores externos.

1.5 Instalação fácil de utilizar: concebido para facilitar a instalação e o alinhamento, o IR-20 simplifica os procedimentos de instalação, reduzindo o tempo de inatividade e simplificando as tarefas de manutenção.

2. Aplicações:

2.1 Controle de acesso sem problemas: Ideal para portas automáticas e sistemas de controlo de acesso, o IR-20 facilita a passagem suave de pessoas ou veículos, aumentando a segurança e a conveniência.

2.2 Medidas de segurança robustas: nas aplicações de segurança, o IR-20 detecta eficazmente a entrada não autorizada, fortificando o perímetro, as janelas e os protocolos de segurança das portas.

2.3 Optimização industrial: nos ambientes industriais, o IR-20 otimiza as linhas de produção através da detecção precisa das posições e dos movimentos dos objetos, melhorando a eficiência operacional.

2.4 Gestão eficiente do estacionamento: implantado em estacionamentos, o IR-20 gere de forma eficiente a entrada e saída dos veículos, garantindo um fluxo de tráfego suave e uma utilização eficaz dos espaços de estacionamento.

3. Instruções de instalação:

3.1 Acesso conveniente: abrir o painel frontal da fotocélula para aceder facilmente aos componentes internos.

3.2 Fixação segura: inserir os cabos nas ranhuras designadas e fixar firmemente a base à parede, garantindo a estabilidade durante o funcionamento.

3.3 Opções de montagem versáteis: Escolher métodos de montagem adequados para paredes ou superfícies metálicas, garantindo a colocação segura.

3.4 Conexão adequada: Conectar os cabos e alimentar a fotocélula dentro da gama de tensão especificada para um desempenho óptimo.

3.5 Alinhamento exacto: Alinhar corretamente a fotocélula para manter a boa funcionalidade, indicada pelo estado do LED vermelho.

3.6 Ensaios funcionais: Verificar a resposta do relé interrompendo o feixe infravermelho, garantindo um funcionamento fiável.

3.7 Fechamento seguro: substitua o painel frontal e proteja-o com parafusos fornecidos para manter a integridade e a funcionalidade.

4. Vantagens e características:

4.1 Integração perfeita: o IR-20 integra-se perfeitamente com vários sistemas de controlo de portas, oferecendo compatibilidade e facilidade de utilização.

4.2 Soluções de montagem flexíveis: as suas opções de montagem adaptáveis, incluindo a integração da borda da porta, simplificam os procedimentos de instalação para maior conveniência.

4.3 Medidas de segurança fiáveis: Com elementos de segurança robustos, o IR-20 garante uma proteção fiável das portas e portões automáticos, dando prioridade à segurança dos utilizadores.

4.4 Área de aplicação versátil: Adequado para diversos tipos de portas e ambientes industriais, o IR-20 oferece versatilidade na utilização e implantação.

4.5 Capacidades de detecção de precisão: a detecção precisa de indivíduos ou objetos que passam pelo local garante a prevenção de acidentes e medidas de segurança reforçadas.

4.6 Desempenho eficiente: o IR-20 opera com baixo consumo de energia e oferece opções de saída versáteis, garantindo um desempenho eficiente e fiável.

4.7 Durabilidade em condições adversas: A sua classificação de resistência à água IP67 permite que o IR-20 resista a condições ambientais difíceis, garantindo longevidade e durabilidade.

5. Conclusão:

Em conclusão, o sensor de feixe infravermelho JUTAI IR-20 é o pináculo da segurança e eficiência em várias aplicações.e processo de instalação fácil de usar, o IR-20 oferece um desempenho incomparável na garantia da segurança e conveniência em diversos ambientes,consolidação do seu papel como componente indispensável dos sistemas modernos de controlo de acesso e segurança.




Parâmetro técnico

Detalhes de ligação do JUTAI IR-20

Instalação da fotocélula IR-20M: guia passo a passo

1. Acesso ao interior:

1.1 Levante suavemente o painel frontal da célula fotovoltaica para revelar os seus componentes interiores, permitindo um fácil acesso durante a instalação.

2. Instalação e fixação do cabo:

2.1 Insira cuidadosamente os cabos nas ranhuras designadas para o interior da fotocélula.

2.2 Fixar com segurança a base da fotocélula à parede utilizando equipamento de montagem adequado, garantindo estabilidade e fiabilidade.

3. Instalação na parede ou na superfície metálica:

3.1 Se for montada numa parede, perfurar três furos de 5 ø e inserir ancoragens de parafuso adequadas para ancorar firmemente a fotocélula.

3.2 Para a montagem em superfícies metálicas, perfurar três furos de 3 ø e utilizar parafusos auto-apertáveis para assegurar uma fixação segura.

4. Faça conexões:

4.1 Conectar os cabos necessários à célula fotovoltaica, assegurando um adequado isolamento e ligações seguras.

4.2 Alimentar a fotocélula com uma tensão estável compreendida entre 12 e 24 V CC/AC para permitir o seu funcionamento.

5. Garantir o posicionamento adequado:

5.1 Verificar o correcto posicionamento, alinhamento e ligação dos componentes das fotocélulas para otimizar o desempenho.

5.2 Confirmar que o indicador LED vermelho do receptor permanece desligado quando a fotocélula estiver correctamente configurada.

5.3 O LED vermelho acenderá se o feixe infravermelho for interrompido, indicando eventuais obstruções.

6. Cobertura com painel frontal:

6.1 Uma vez verificadas todas as ligações, cobrir cuidadosamente a fotocélula com o painel frontal.

6.2 Insira o painel frontal firmemente até que pare, garantindo um ajuste apertado, e feche-o de forma segura para proteger os componentes internos.

7. Sistema de ensaio:

7.1 Realizar um ensaio completo do sistema, interrompendo intencionalmente o feixe infravermelho várias vezes.

7.2 Observar e confirmar a resposta adequada do relé para validar a funcionalidade da fotocélula.

8. Painel frontal seguro:

8.1 Por último, fixar o painel frontal no local com os parafusos fornecidos, assegurando-se de que permanece firmemente ligado à fotocélula.

Seguindo meticulosamente estas instruções passo-a-passo, pode instalar com confiança e garantir o bom funcionamento da fotocélula IR-20M,aumentando assim a segurança e a eficiência da sua aplicação.

Orientações de instalação:

1. Prepare o local de instalação: Escolha um local adequado para a instalação da fotocélula infravermelha com fio JUTAI IR-20 de 20 metros.Assegurar que a área não esteja obstruída e que a cobertura seja ótima para a detecção.

2. Posição de montagem: Montar a fotocélula infravermelha a uma altura e ângulo que permitam a máxima cobertura e gama de detecção.Procurar uma superfície de montagem estável e segura para evitar qualquer movimento ou desalinhamento.

3. Conexões de fiação: Conecte os fios da fotocélula infravermelha de acordo com o diagrama de fiação fornecido ou com o manual de utilização.Assegurar um isolamento adequado e conexões seguras para evitar problemas elétricos.

4. Fornecimento de energia: fornecer uma fonte de energia estável dentro da faixa de tensão especificada (normalmente 12-24V DC) para a fotocélula infravermelha.

5. Alinhamento e ensaio: Uma vez instaladas e alimentadas, alinhem as lâmpadas infravermelhas para garantir que estejam viradas uma para a outra e que a distância de detecção satisfaça os seus requisitos.Teste a fotocélula obstruindo o feixe infravermelho e verificando a resposta do relé.

6. Ajuste fino: Se necessário, ajuste o alinhamento e as configurações de sensibilidade da fotocélula infravermelha para otimizar seu desempenho e minimizar falsos alarmes ou detecções perdidas.

7. Instalação segura: Após confirmar a operação adequada, fixa a fotocélula infravermelha no local usando o equipamento de montagem fornecido.Assegurar que todas as ligações sejam seguras e que a unidade esteja protegida contra os factores ambientais.

Seguindo meticulosamente estas instruções de instalação, pode experimentar uma fiabilidade e um desempenho de primeira linha com a fotocélula infravermelha com 20 metros,proporcionando segurança e conveniência para as suas necessidades.
