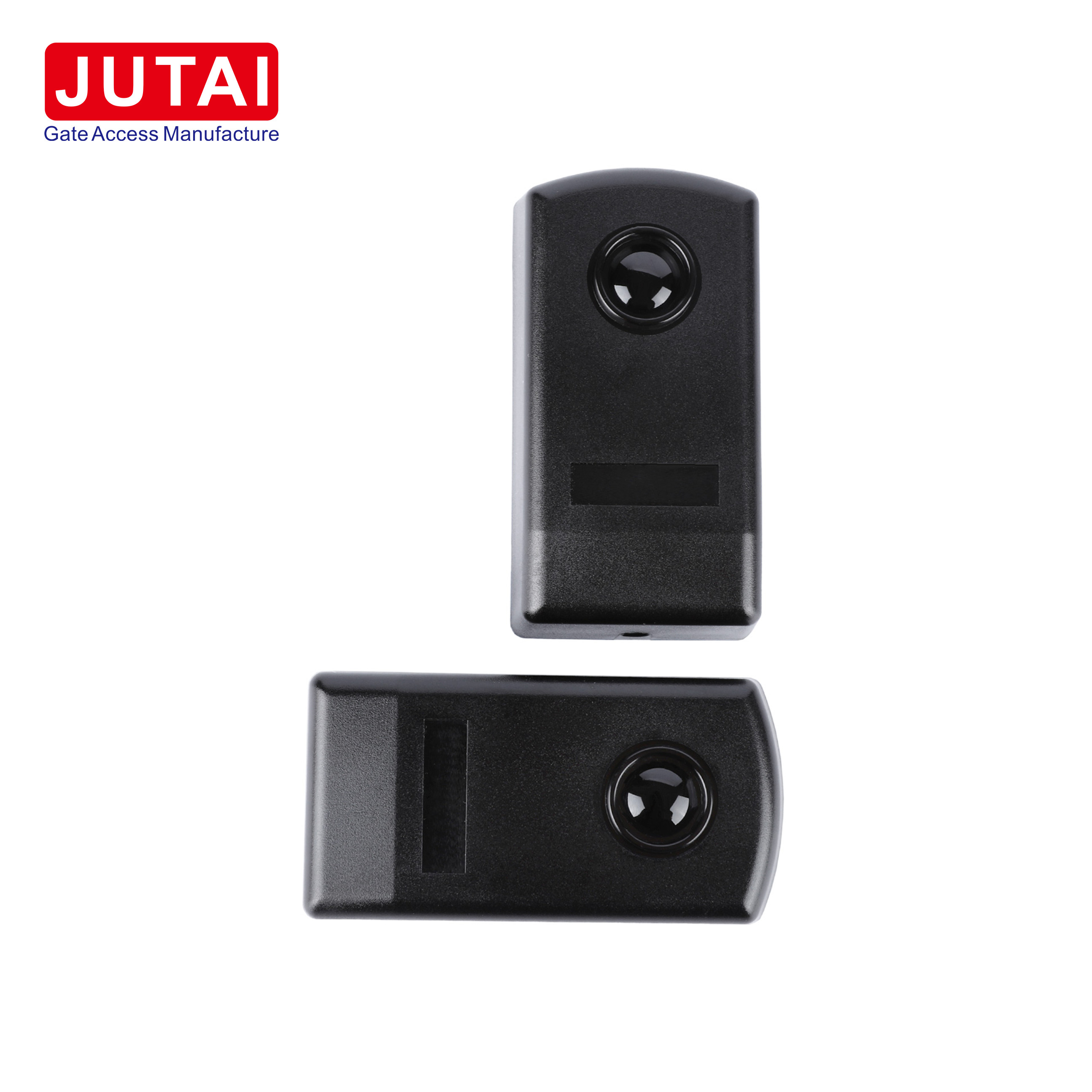

Relógios infravermelhos de fotocélula automática de porta JUTAI personalizáveis para portas
| Lugar de origem | China |
|---|---|
| Marca | JUTAI |
| Certificação | CE |
| Número do modelo | IR-20 |
| Quantidade de ordem mínima | 1 |
| Preço | negotiable |
| Detalhes da embalagem | desenho animado |
| Tempo de entrega | 5 - 8 dias de trabalho |
| Termos de pagamento | T/T, L/C, D/A, D/P, Western Union, Paypal, , MoneyGram, Alipay |
| Habilidade da fonte | 1000 peças por mês |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Classificação IP | IP65 | Código do SH | 8531901000 |
|---|---|---|---|
| Tamanho da embalagem | 12.00cm * 11.70cm * 4.30cm | Peso bruto do pacote | 0.150kg |
| Tipo da detecção | Detector de fotões | Tipo | Com fio |
| Destacar | Celular fotovoltaica,Arcos de ferro personalizáveis para portões,Celular fotovoltaica |
||
Descrição de produto
Sensor de feixe de fotocélula infravermelho automático com 30m
O sensor de feixe infravermelho JUTAI IR-20M é uma solução de ponta para detecção confiável em várias aplicações.e aplicações:
Características:
- Detecção a longa distância: Pode detectar objetos a até 30 metros de distância, mesmo à luz solar.
- Alta sensibilidade: capaz de detectar com precisão pequenos objetos ou movimentos sutis.
- Tempo de resposta rápido: proporciona uma detecção rápida, ideal para aplicações que exigem uma resposta rápida.
- Alta resistência a interferências: resistente às interferências luminosas ambientais, garantindo um desempenho estável.
- Instalação fácil: concebido para facilitar a instalação e o alinhamento, simplificando a instalação e a manutenção do utilizador.
Aplicações:
- Portas automáticas e sistemas de controlo de acesso: Detecta pessoas ou veículos que passam, controlando a abertura e o fechamento da porta.
- Sistemas de segurança: Detecta entrada não autorizada, comumente usada para segurança de perímetro, janela e porta.
- Automatização industrial: Usado em linhas de produção e cintas transportadoras para detectar posições e movimentos de objetos, controlar operações de máquinas.
- Gestão de estacionamento: detecta a entrada e saída de veículos em estacionamentos, controla os portões de barreira ou monitora a ocupação de espaços de estacionamento.
Instruções de instalação:
- Acesso ao interior: abra o painel frontal da fotocélula para acessar seus componentes.
- Inserção de cabos e fixação da base: inserir cabos em ranhuras e fixar com segurança a base à parede.
- Instalação: perfurar furos para a montagem de paredes ou superfícies metálicas e inserir parafusos adequados.
- Faça ligações: conecte os cabos e alimente a fotocélula com 12-24 V de tensão CC/AC.
- Posicionamento adequado: alinhe a fotocélula adequadamente, garantindo que o LED vermelho no receptor permaneça desligado quando alinhado corretamente.
- Substitua o painel frontal: uma vez verificadas as ligações, substitua o painel frontal de forma segura.
- Sistema de ensaio: interromper o feixe infravermelho para verificar a resposta do relé.
- Fixar o painel frontal: finalmente, fixar o painel frontal com parafusos fornecidos.
Experiência de Confiabilidade de Nível Superior:
- Distância de detecção estável: oferece detecção estável a mais de 20 metros.
- Lâmpadas infravermelhas de alta qualidade: utiliza marcas alemãs de renome para distância consistente e resistência à luz.
- Relais confiáveis: apresenta os relés da marca Omron do Japão, garantindo a compatibilidade com várias marcas de operadores de portas.
- Tecnologia de montagem de superfície (SMT): garante a precisão e a consistência da produção por lotes através de padrões de qualidade rigorosos.
Aplicações do sensor infravermelho IR-20:
- Utilizado em portas deslizantes automáticas, aberturas de portões, portas de garagem, etc.
- É constituído por um transmissor e um receptor que produzem um feixe infravermelho.
- Adequado para aberturas de porta deslizante, aberturas de porta balançante e barreiras de braço.
- Feito de material anti-ultravioleta de alta qualidade, garantindo durabilidade.
Especificações:
- Fornecimento de energia: 12/24 ((VAC/VDC)
- Alcance máximo: até 20 metros (interior ou exterior)
- Temperatura de funcionamento: -10°C a +60°C
- Classificação IP: IP65
- Material: ABS
- Adequado para quintal, parede, jardim, etc.
Detalhes da ligação:
- Fixe o sensor de luz fotográfica infravermelha em ambos os lados da porta automática.
- As partes de transmissão e de recepção devem estar na mesma linha horizontal para garantir estabilidade e fiabilidade.
O sensor de feixe infravermelho JUTAI IR-20M oferece uma fiabilidade e um desempenho excepcionais, tornando-o a melhor escolha para várias aplicações de detecção.
Vantagens e características
| Características | Descrição |
|---|---|
| Integração versátil | Integra-se perfeitamente com todos os sistemas de controlo de portas, garantindo compatibilidade e facilidade de utilização. |
| Opções de montagem flexíveis | Simplifica a instalação com montagem adaptável, incluindo a integração da borda da porta. |
| Segurança automática das portas | Fornece medidas de segurança fiáveis para portas e portões automáticos. |
| Ampla gama de aplicações | Adequado para portas de alta velocidade, portas seccionais, portas rolantes, portas telescópicas de fechamento vertical e elevadores de carga. |
| Detecção precisa | As cortinas de luz de segurança de feixe transparente detectam pessoas ou objetos que passam, evitando acidentes. |
| Opções de saída | Oferece métodos de saída versáteis, como NO/NC e COM. |
| Operação eficiente | Uma corrente de trabalho baixa de < 20 mA a DC12V e uma faixa de tensão de trabalho de DC12-24V. |
| Funcionalidade de esvaziamento | Função avançada de bloqueio para evitar a ativação desnecessária do relé. |
| Classificação de impermeabilidade IP67 | Resiste a ambientes adversos com uma classificação IP67. |
Parâmetro técnico
| Características | Especificações |
|---|---|
| Fornecimento de energia | 12-24VAC/VDC |
| Máximo alcance | 20 metros |
| Temperatura de funcionamento | -10 a +60°C |
| Max. TX Corrente de trabalho | 25 mA |
| Corrente de trabalho máxima RX | 35 mA |
| Contacto com o relé | 500 mA a 48 VAC/VDC |
| Classificação IP | IP65 com borracha |
Detalhes de ligação do JUTAI IR-20
Para instalar a fotocélula IR-20M, siga as seguintes instruções passo a passo:
-
Acesso ao interior:
- Levante o painel frontal da fotocélula para aceder aos seus componentes interiores.
-
Instalação e fixação do cabo:
- Insira os cabos nas ranhuras designadas e fixa firmemente a base da fotocélula à parede.
-
Instalação na parede ou na superfície metálica:
- Se for montado numa parede, perfurar três furos de 5 ø e inserir as âncoras de parafuso adequadas.
- Para a montagem em superfícies metálicas, perfurar três furos de 3 ø para parafusos auto-apertados.
-
Faça conexões:
- Conectar os cabos necessários e alimentar a fotocélula com uma tensão entre 12 e 24 V CC/AC.
-
Garantir o posicionamento adequado:
- Verifique a posição, o alinhamento e a ligação adequados da fotocélula.
- O LED vermelho no receptor deve permanecer desligado se tudo estiver configurado corretamente.
- Quando o feixe infravermelho é interrompido, o LED vermelho ilumina.
-
Cobertura com painel frontal:
- Uma vez verificadas as ligações, cubra a fotocélula com o painel frontal.
- Insira-o com firmeza até parar e feche-o com segurança.
-
Sistema de ensaio:
- Teste o sistema interrompendo o feixe infravermelho várias vezes para garantir uma resposta adequada do relé.
-
Painel frontal seguro:
- Por último, fique o painel frontal no local com os parafusos fornecidos.
Seguindo diligentemente estes passos, pode assegurar a instalação e o bom funcionamento da fotocélula IR-20M.
Aqui estão as instruções de instalação para a fotocélula infravermelha com fio de 20 metros JUTAI IR-20:
-
Prepare o local de instalação: escolha um local adequado, livre de obstruções, para uma cobertura e detecção ideais.
-
Posição de montagem: instalar a célula fotovoltaica infravermelha a uma altura e ângulo que maximizem a cobertura e a gama de detecção.
-
Conexões de fiação: Conecte os fios de acordo com o diagrama ou manual fornecidos, garantindo um adequado isolamento e conexões seguras.
-
Fornecimento de energia: fornecer uma fonte de energia estável dentro da faixa de tensão especificada (normalmente 12-24V DC).
-
Alinhamento e ensaio: alinhar as lâmpadas infravermelhas para que se encontrem face a face e satisfaçam os requisitos de detecção.
-
Ajuste fino: ajuste fino do alinhamento e das configurações de sensibilidade, se necessário, para otimizar o desempenho e minimizar os falsos alarmes.
-
Instalação segura: uma vez confirmada, fixa a fotocélula com segurança usando o hardware fornecido.
Seguir estas orientações garante uma fiabilidade e um desempenho de alto nível, proporcionando segurança e conveniência incomparáveis com a fotocélula infravermelha com fio de 20 metros JUTAI IR-20.
Informações de encomenda de sensores de feixe de fotocélulas JUTAI
Depois de vários anos de precipitação e desenvolvimento, desenvolvemos uma gama completa de grupos de produtos infravermelhos, que vão desde o modelo com fio de 20 metros, até o modelo sem fio de 30 metros,Sensor infravermelho refletido de 7 metrosPara informações específicas, consulte a nossa lista de informações de encomenda.
