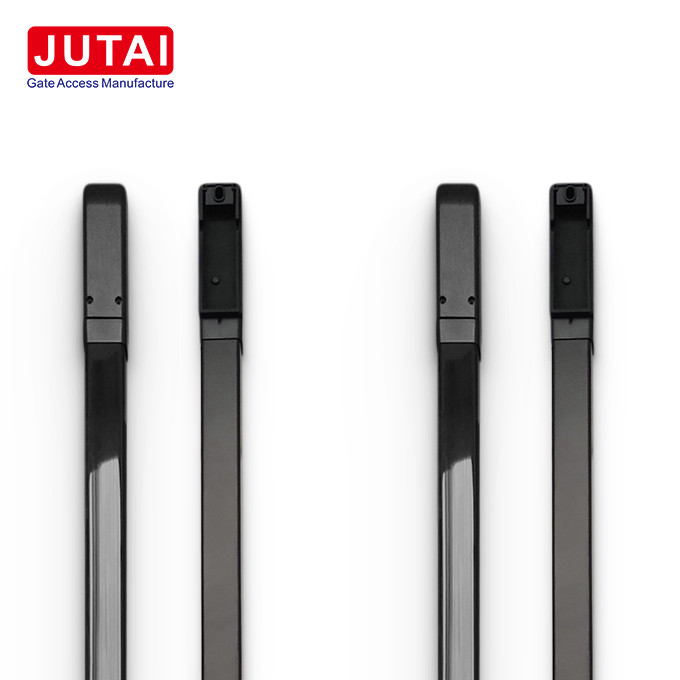

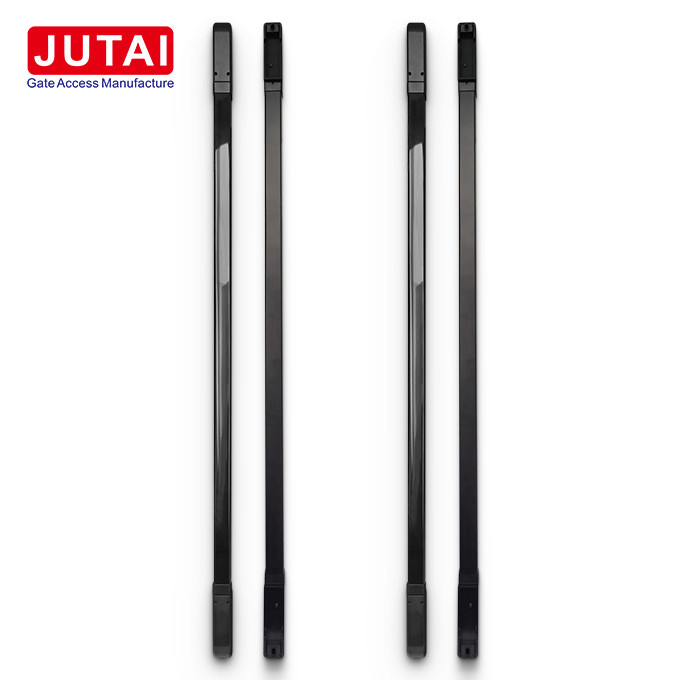

Sensor de cortina de luz infravermelha 1m 4 feixes

Nome do produto: Sensor de cortina de luz de segurança JUTAI

Descrição do produto: O sensor de cortina de luz de segurança JUTAI é uma solução avançada projetada para garantir a segurança e proteção de portas industriais, portões de barreira e áreas residenciais.De pé a 1 metro de altura e equipado com 4 feixes infravermelhosEste sensor oferece uma funcionalidade e fiabilidade incomparáveis, concebido para suportar ambientes adversos e interferências de luz intensas.fornece uma proteção robusta com uma classificação impermeável IP65.
Princípio de funcionamento: O sensor de cortina de luz de segurança JUTAI opera através da emissão, propagação, interação, reflexão e recepção de radiação infravermelha.A seguir, uma descrição pormenorizada dos princípios de trabalho:

1. Emissão infravermelha: o sensor emite um feixe infravermelho utilizando um emissor infravermelho incorporado.
2. Propagação do feixe: Este feixe de infravermelho viaja ao longo de um caminho predefinido, criando uma barreira de detecção invisível.
3. Interação com o alvo: Quando um objeto cruza o feixe, ele interage com a luz infravermelha refletindo, absorvendo ou dispersando-a.
4. Reflexão ou Dispersão: O receptor infravermelho do sensor capta a luz infravermelha refletida ou dispersa do objeto.
5. Processamento de sinal: O sensor processa o sinal recebido para analisar atributos como a força e frequência do sinal, determinando detalhes cruciais sobre o objeto, como sua presença e distância.
6. Resultados de saída: Os dados processados são então convertidos em sinais elétricos ou digitais, que podem desencadear ações, alarmes ou registro de dados.

Características principais:

• Durabilidade excepcional: projetado para resistir a interferências de luz severas e condições exteriores difíceis, com uma classificação à prova d'água IP65 para durabilidade duradoura.
• Distância de detecção alargada: possui uma distância de detecção superior a 15 metros, proporcionando uma cobertura ampla e fiável.

Funcionalidade:

1. Segurança das portas industriais: reabre automaticamente as portas se um objeto for detectado durante o fechamento, melhorando os protocolos de segurança.
2. Proteção de porta de barreira: Perfeito para portas de barreira, o sensor reabre imediatamente os portões ao detectar uma pessoa ou veículo durante o fechamento.
3. Segurança doméstica aprimorada: Aumenta a segurança doméstica ativando uma saída de relé quando a entrada não autorizada é detectada, dissuadindo efetivamente possíveis intrusos.
4. Opções de personalização: O sensor de cortina de luz de segurança pode ser personalizado em vários comprimentos e configurações de feixe para atender a requisitos específicos, garantindo uma adaptabilidade e desempenho ideais.

Especificações:

• Modelo: PB20-16L15
• Tecnologia: Técnica óptica infravermelha
• Modo de detecção: detecção da presença
• Número de vigas: 4 (pode ser personalizado)

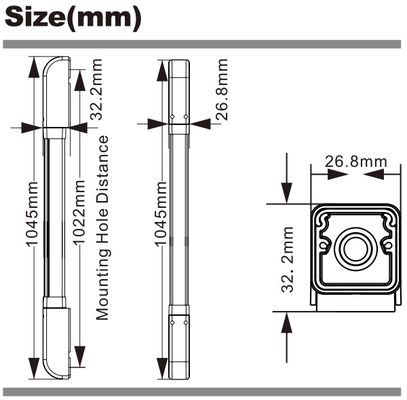

• Comprimento: 1m (pode ser personalizado)
• Distância de detecção: 15 m.
• Voltagem de funcionamento: 12-24V
• Corrente de funcionamento do transmissor: < 50 mA
• Corrente de funcionamento do receptor: < 50 mA
• Tempo de resposta: 50/100/150/200 ms ajustável
• Tempo de disparo: bloquear um feixe de luz, disparar em 2 segundos; bloquear 2 feixes adjacentes ou mais, disparar imediatamente
• Método de desencadeamento: desencadeador de feixe único ou desencadeador de feixe múltiplo (pode ser selecionado)
• Temperatura de trabalho: 20~60°C
• Humidade relativa: 90%RH no máximo; (sem condensação)
• Saída de alarme: Saída com fio, reléSaída30VDC@2A, 125VAC@1A
• Via de saída (modelo com fio): transmissão por fio, (NO/NC)
• Ângulo de rotação: 180 graus
• Nível IP: IP65
• Material: Liga de alumínio e plástico PC

Etapas da operação:

Remova as capas e conecte os fios:

1. Desligar as capas superior e inferior do sensor.
2. Estabelecer conexões de fio e rotear a extremidade do fio através da porta de rosca designada.

Posição e marcas:

1. Confirmar a posição da instalação, assegurando que o transmissor e o receptor estejam alinhados em paralelo.
2. Marque com precisão as posições dos buracos na parede.

Perfurador e Fixação:

1. Utilize uma broca de percussão para fazer buracos nos locais predeterminados.
2. Insira as tomadas de parede nos furos perfurados e proteja-os com parafusos.

Montar transmissor e receptor:

1. Aplicar parafusos M3*25 para fixar o transmissor e o receptor na parede.
2. Ligue a fonte de alimentação e proceda ao teste do alinhamento do sensor.
3. Ajustar o ângulo, se necessário, girando o tubo de alumínio.
4. Uma vez alinhado, firme o parafuso giratório.

Substituição das capas e ensaio final:

1. Fixar as tampas superior e inferior do sensor com parafusos M2*8.
2. Realizar um ensaio final para assegurar o bom funcionamento do sensor.

Perguntas frequentes:

Quais são alguns problemas comuns de instalação?

• A nossa secção FAQ aborda potenciais problemas de instalação e fornece soluções abrangentes para garantir um processo de instalação simplificado.

Como posso solucionar problemas se o sensor não estiver funcionando corretamente?

• A FAQ inclui dicas detalhadas de solução de problemas destinadas a ajudar a resolver quaisquer problemas encontrados durante as fases de instalação ou operacional.
