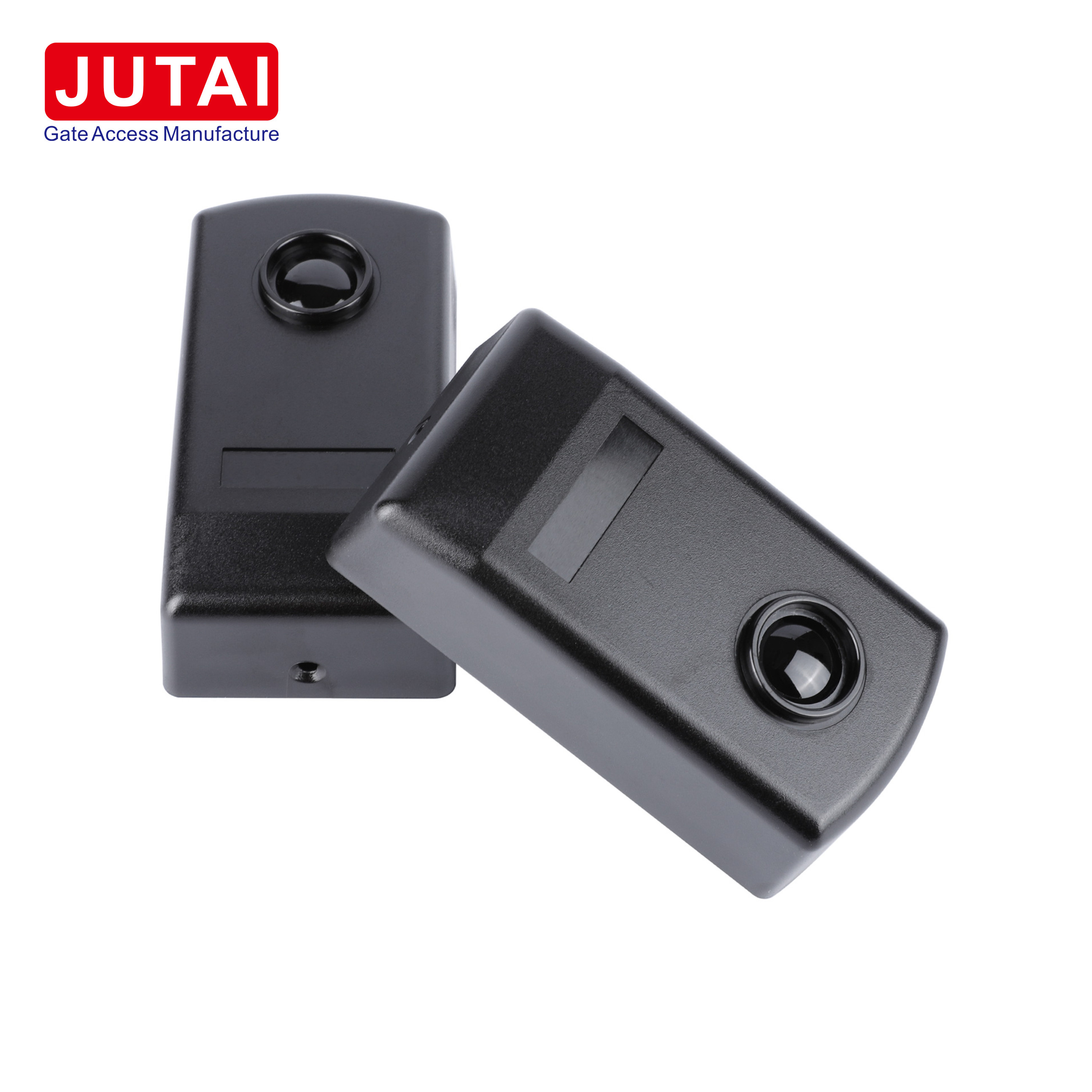

Fotocelula de infravermelho à prova d'água para segurança de porta automática 12-24VADC Faixa de detecção 30M

Experimente maior segurança e conveniência com a fotocélula infravermelha do sensor automático da porta JUTAI.desencadeando um sinal de interruptor de retransmissão para ação imediataA sua versatilidade torna-o ideal para várias aplicações, incluindo barreiras de estacionamento, portões para pedestres e portões de veículos para indução do corpo.serve como um sistema de detecção anti-roubo confiável para janelas, portas e corredores.

Características únicas:

• Detectores de feixe solitário: Amplamente utilizados em portas deslizantes automatizadas, portas de persiana, portas de garagem e janelas, esses sensores fornecem detecção confiável.

• Transmissor e receptor integrados: Com um transmissor e receptor com um amplificador integrado, o feixe de infravermelho estreito neutraliza efetivamente a interferência de luz externa.

• Alcance de detecção confiável: Apesar de montados a uma baixa altitude (20-40 cm acima do nível do solo), estes sensores mantêm um alcance de detecção confiável que abrange 2-20 metros.

• Capacidade de auto-detecção IR-20: concebido especificamente para portas deslizantes, o sensor IR-20 interrompe o fechamento da porta quando o feixe de auto-detecção é interrompido,garantir uma retração rápida para a posição mais largaA porta retoma o movimento até que o feixe de detecção seja restabelecido, desativando-se após o fechamento completo.

Funcionalidade:

Detector de posição em pares em pontos opostos para estabelecer uma zona infravermelha.Ideal para integração perfeita em configurações de segurança em vários ambientes.

Desempenho consistente:

Mantendo um desempenho constante em condições climáticas adversas, o design compacto e à prova d'água IP65 garante uma resistência excepcional à radiação ultravioleta e a partículas abrasivas,Aumentar a resiliência em ambientes externos.

Apoio integral:

Cada pacote inclui um manual de utilização em inglês com diagramas ilustrados para uma instalação e configuração fáceis.

Em resumo, a fotocélula infravermelha do sensor automático de porta JUTAI oferece segurança e versatilidade incomparáveis, proporcionando tranquilidade e conveniência em diversas aplicações.




Parâmetro técnico

Detalhes de ligação do JUTAI IR-20

Para instalar a fotocélula IR-20M, siga estas instruções passo a passo:

1. Acesso ao interior: Levante o painel frontal da fotocélula para aceder aos seus componentes interiores.

2. Inserção de cabos e fixação da base: inserir os cabos nas respectivas ranhuras da caixa e fixar com segurança a base da fotocélula na parede.

3. Instalação na parede ou na superfície metálica:

   • Se for montado numa parede, perfurar três furos de 5 ø e inserir as âncoras de parafuso adequadas.
   • Para a montagem em superfícies metálicas, perfurar três furos de 3 ø para parafusos auto-apertados.

4. Fazer ligações: ligar os cabos necessários e alimentar a fotocélula com uma tensão entre 12 e 24 V CC/CA.

5. Garantir o posicionamento adequado: Garantir o posicionamento adequado, alinhamento e conexão da fotocélula.Quando o feixe infravermelho é interrompido, o LED vermelho vai iluminar.

6. Cobrir com o painel frontal: uma vez verificadas as ligações, cubra a fotocélula com o painel frontal.

7. Sistema de ensaio: Teste o sistema interrompendo o feixe infravermelho várias vezes para verificar a resposta do relé.

8. Fixar o painel frontal: por fim, fixar o painel frontal no local utilizando os parafusos fornecidos.

Seguir diligentemente estas etapas assegurará a instalação e funcionamento adequados da fotocélula IR-20M.
