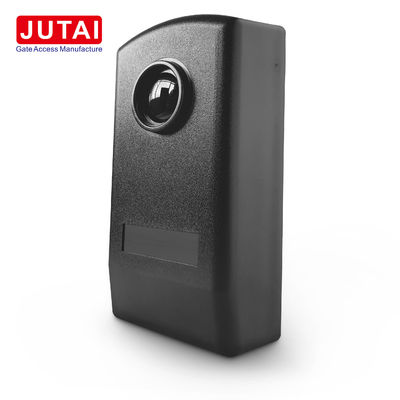

Sensor de fotocélulas IR industriais de longa distância 30m Para uso externo Porta de barreira

Sensor industrial de fotocélulas infravermelhas de longa distância de 30 m para uso externo

Aumentem a vossa segurança e conveniência com a fotocélula infravermelha do sensor automático da porta JUTAI, concebida com precisão, este sensor detecta rapidamente interrupções no feixe infravermelho,Iniciar prontamente um sinal de interruptor de reléA sua versatilidade atende a uma infinidade de aplicações, incluindo barreiras de estacionamento, portões para pedestres e portões de veículos para indução do corpo.serve como um robusto sistema de detecção anti-roubo para janelas, portas e corredores.

Características únicas:

• Detectores de feixe solitário: amplamente reconhecidos como sensores de feixe único, esses detectores encontram amplo uso em portas deslizantes automatizadas, portas de obturador, portas de garagem, janelas e além.
• Transmissor e receptor integrados: Cada unidade possui um transmissor e um receptor com um amplificador integrado, emitindo um feixe de infravermelho estreito para neutralizar efetivamente a interferência de luz externa.
• Alcance de detecção confiável: Apesar de montados a uma baixa altitude (20-40 cm acima do nível do solo), esses sensores mantêm um alcance de detecção confiável que abrange 2-20 metros.
• Capacidade de Auto-Detecção IR-20: Especificamente concebido para portas deslizantes, o sensor IR-20 apresenta capacidades de auto-detecção.A porta pára de fechar e retira-se rapidamente para a sua posição mais largaA porta retoma o movimento até que o feixe de detecção seja reinstalado.

Funcionalidade:

Coloque cada par de detectores em pontos opostos para estabelecer uma zona infravermelha entre eles.Detecção de movimento dentro desta zona desencadeia prontamente um sinal de alarme transmitido para o anfitrião de alarme de segurança (não incluído)Ideal para integração perfeita nas instalações de segurança em instituições educacionais, complexos comerciais, instalações médicas, locais residenciais e além.

Desempenho consistente:

Independentemente de cenários climáticos adversos, como chuvas, tempestades de poeira, etc., o escopo de detecção mantém um desempenho consistente.O design compacto e à prova d'água IP65 do sensor fotográfico infravermelho JUTAI IR-20 garante uma resistência excepcional à radiação ultravioleta e às partículas abrasivas, aumentando a resiliência em ambientes externos.

Apoio integral:

Cada pacote inclui um Manual de Utilização em Inglês com diagramas ilustrados, oferecendo orientações abrangentes para a instalação e configuração sem esforço.

Em resumo, a fotocélula infravermelha do sensor automático de porta JUTAI é um testemunho de segurança e versatilidade incomparáveis em uma variedade de aplicações.garantir a tranquilidade e a conveniência em vários ambientes.




Parâmetro técnico

Detalhes de ligação do JUTAI IR-20

Para instalar a fotocélula IR-20M, siga estas instruções passo a passo:

1. Acesso ao interior: Levante o painel frontal da fotocélula para aceder aos seus componentes interiores.

2. Inserção de cabos e fixação da base: inserir os cabos nas respectivas ranhuras da caixa e fixar com segurança a base da fotocélula na parede.

3. Instalação na parede ou na superfície metálica:

   • Se for montado numa parede, perfurar três furos de 5 ø e inserir as âncoras de parafuso adequadas.
   • Para a montagem em superfícies metálicas, perfurar três furos de 3 ø para parafusos auto-apertados.

4. Fazer ligações: ligar os cabos necessários e alimentar a fotocélula com uma tensão entre 12 e 24 V CC/CA.

5. Garantir o posicionamento adequado: Garantir o posicionamento adequado, alinhamento e conexão da fotocélula.Quando o feixe infravermelho é interrompido, o LED vermelho vai iluminar.

6. Cobrir com o painel frontal: uma vez verificadas as ligações, cubra a fotocélula com o painel frontal.

7. Sistema de ensaio: Teste o sistema interrompendo o feixe infravermelho várias vezes para verificar a resposta do relé.

8. Fixar o painel frontal: por fim, fixar o painel frontal no local utilizando os parafusos fornecidos.

Seguir diligentemente estas etapas assegurará a instalação e funcionamento adequados da fotocélula IR-20M.
