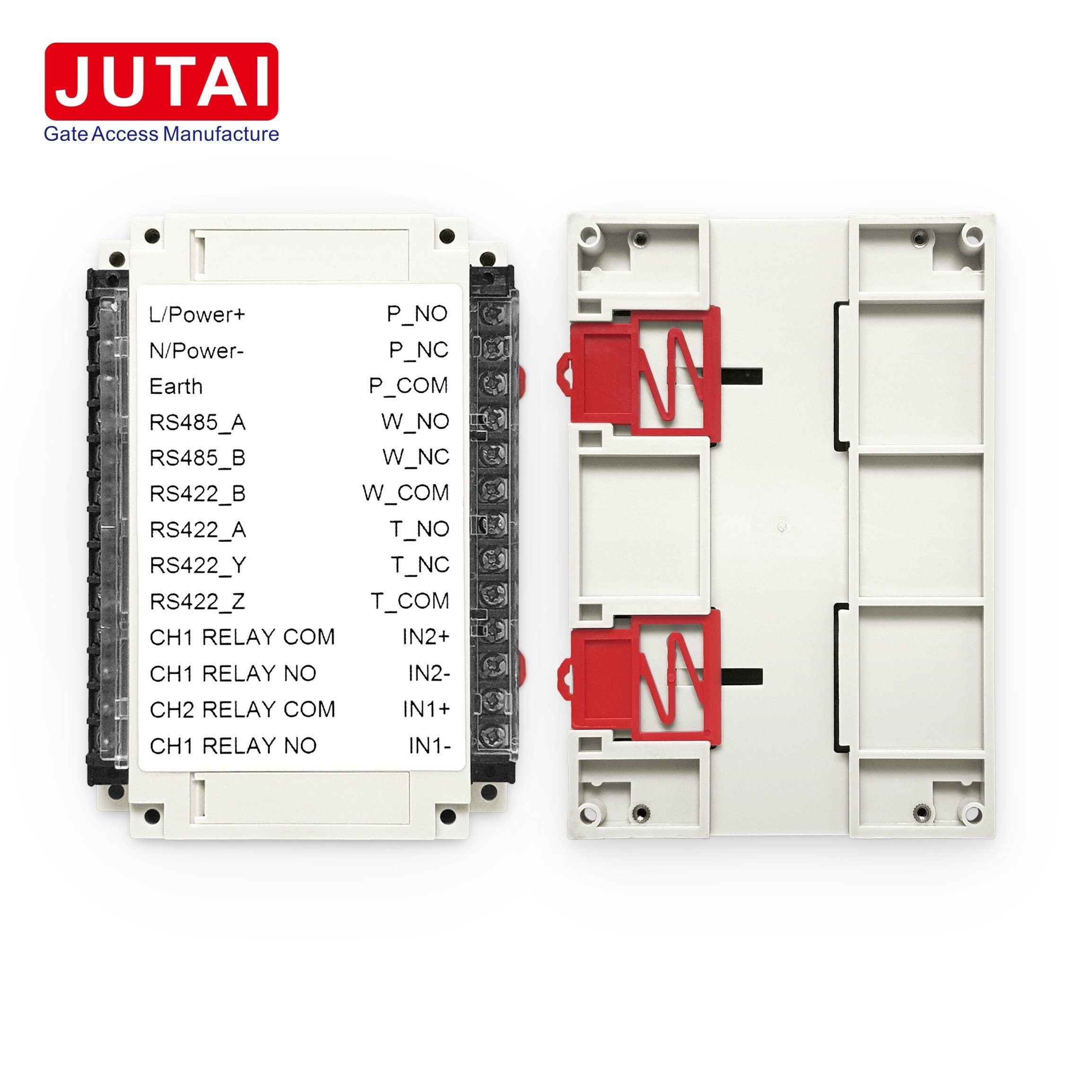

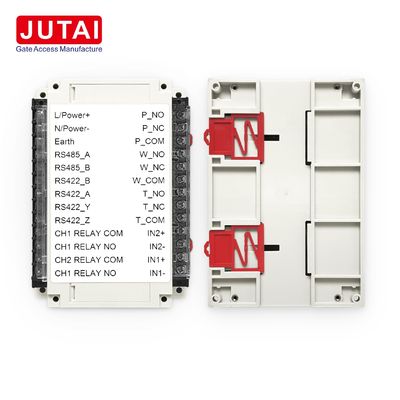

BR-101 Controlador de semáforo inteligente

BR-101 T-No/Nc/COM Controlador de semáforo para estacionamento Controlador inteligente de tráfego

Controlador de tráfego inteligente
Os diferentes projetos, o programa do controlador é diferente, nós personalizamos vários projetos diferentes para os clientes, na verdade, só precisamos dos nossos engenheiros para lidar com o controlador.Por favor, comunique com a nossa equipa sobre quaisquer requisitos do projecto

Existem soluções de projecto bem sucedidas do cliente:
Solução 1
1Os veículos na curva, tanto de saída como de entrada.
Lista de produtos:
2 pequenos controladores de tráfego,
2 luminárias LED de circulação
2pcs detector de circuito de canal duplo
1pcs detector de circuito único
2pcs Luz de aviso
1 porta de barreira
cabo de circuito e linha de alimentação
2Princípio de funcionamento:
Quando não há veículo em ambos os lados, ambos os lados mostram luz verde, quando há um carro
Ao entrar no CH1B para CH2B (ou quando um carro entra no CH1A para CH2A), o alarme W1(W2) soa.
Neste ponto, a luz LB permanece verde (LA permanece verde), enquanto LA(LB) é composta de Vire para o vermelho, não são permitidos veículos, espere 3 segundos (6 segundos por código de discagem).
Se o veículo continuar na direcção B (direcção A), após um grande número de veículos serem libertados, é forçado a passar para um sinal vermelho e esperar 3 segundos (6).
Se nenhum veículo passar na direção A (direção B) após segundos pelo código de discagem, ambos os lados estão em luz verde.
Nota: contar quando se introduz CH2B na direção B ou CH2A na direção A como notação.
Solução 2
1Os veículos para três entradas e saídas
Lista de produtos:
3pcs pequeno controlador de tráfego,
3 luminárias LED de trânsito
3pcs detector de circuito de canal duplo
1pcs detector de circuito único
3pcs Luz de aviso
1 porta de barreira
cabo de circuito e linha de alimentação
2Princípio de funcionamento:
Quando não há veículo nos três lados, todos os três lados mostram luz verde, quando há um carro entrando CH1B para CH2B, alarmes W1 e W2 som.
Neste momento, a luz LB continua a ser verde, enquanto LA e LC passam de verde para vermelho,Nenhum veículo autorizado, espere 3 segundos (6 segundos por código de discagem).
Se houver mais veículos na direcção B, após um grande número de veículos terem sido libertados, é forçado a passar para um sinal vermelho e esperar 3 segundos (6).
Se nenhum veículo passar na direção A e na direção C após segundos (código de discagem).
Todos os lados estão verdes.
Nota: contar quando se introduz CH2B na direção B ou CH2A na direção A como notação.

Solução 3
1Para uma entrada e uma saída.
Lista de produtos:
Portões de barreira 2pcs
2 faróis inteligentes
Detectores de circuito único de 4pcs
1pcs luz LED única "LENTO"
1pcs luz de trânsito LED "LENTO" + Verde
2Princípio de funcionamento:

Quando o carro entra no circuito 1, a luz de entrada 6 e a luz de saída 5 mostram SLOW.

Depois que o carro sair do loop 1, ele terá saída de atraso de relé de 6s.

Após 6s, as luzes 5 e 6 mudarão para NEGRA, luz 2 Verde. (o estado da luz é determinado pela saída do relé ou pressão do solo)

O outro lado está a trabalhar.
Solução 4
1. Para a mesma entrada e saída
Lista de produtos:
1 porta de barreira
1 leitor UHF
1pcs controlador de semáforo inteligente
2pcs de semáforos
Detectores de circuito duplo de dois canais
1pcs detector de circuito único
Cartão ou adesivo
Princípio de funcionamento:
Entrada para saída:
Quando o carro em loop1, e acionar o leitor de cartões, o leitor vai ler o cartão, se o cartão é válido, S1 será verde, S2 tornar-se vermelho,e barreira aberta.
Quando o carro entrar no loop 2, o S1 fica vermelho e o S2 fica verde.
Quando o carro passa pelo loop 2, o S1 torna-se verde e o S2 permanece verde.
Se não houver carro, a cor verde na entrada e saída continua sempre.
Saída para entrada:
Quando o carro estiver no Loop2, o detector de loop irá disparar a barreira aberta, S2 será verde, S1 tornar-se vermelho.
Quando o carro estiver no loop1, o S2 fica vermelho e o S1 permanece verde.
Quando o carro passa pelo loop 1, o S2 torna-se verde e o S1 permanece verde.
Se não houver carro, a cor verde nas entradas e saídas continua sempre.

Solução 5
1Para um acesso por um portal.
Lista de produtos:
1pcs de semáforo
1 controlador de tráfego inteligente
2Princípio de funcionamento:
Quando o carro pressiona o loop A, o IU é acionado e a luz vermelha está acesa
Eu julgo se o carro está registrado ou não, se for inválido, a curva não se abrirá, e manter a luz vermelha acesa; Quando o carro deixa a luz vermelha, ele se apaga.
Se válido, luz vermelha desligada, luz verde acesa
Quando o veículo passa pelo circuito B, o portão da estrada fecha-se e a luz verde apaga-se.
Diagrama do sistema:
